Конфирмат 7х50: сверло, глубина, момент затяжки
Как подбирать сверло и глубину под конфирмат 7х50, почему отверстия размечают по чертежу детали и чем опасна чрезмерная затяжка в ЛДСП.
Конфирмат 7х50 часто используют для соединения деталей из ЛДСП, но сам размер крепежа не заменяет схему сверления. Ошибка в центре, глубине или усилии затяжки быстро дает скол, перекос либо сорванную резьбу. Чтобы корпус получился ровным, сначала размечают детали от общих баз, пробуют сверло на обрезке и затягивают соединение без рывка.
Коротко о главном
Конфирмат 7х50 работает надежно в ЛДСП, когда его ставят в отверстия, подготовленные под конкретный крепеж и размеченные от общих баз. Точный упор глубины, пробная деталь и умеренная затяжка защищают торец от скола и срыва резьбы. Не используйте винт для исправления перекоса корпуса: сначала выровняйте детали, затем соединяйте их.
- Подбирайте сверло по карте конкретного конфирмата.
- Проверяйте глубину на обрезке той же плиты.
- Размечайте обе детали от одинаковых кромок.
- Сверлите торец строго перпендикулярно.
- Затягивайте без удара и без лишнего усилия.
- Проверяйте, что крепеж не мешает петлям и направляющим.
Что такое конфирмат 7х50 и где его используют?

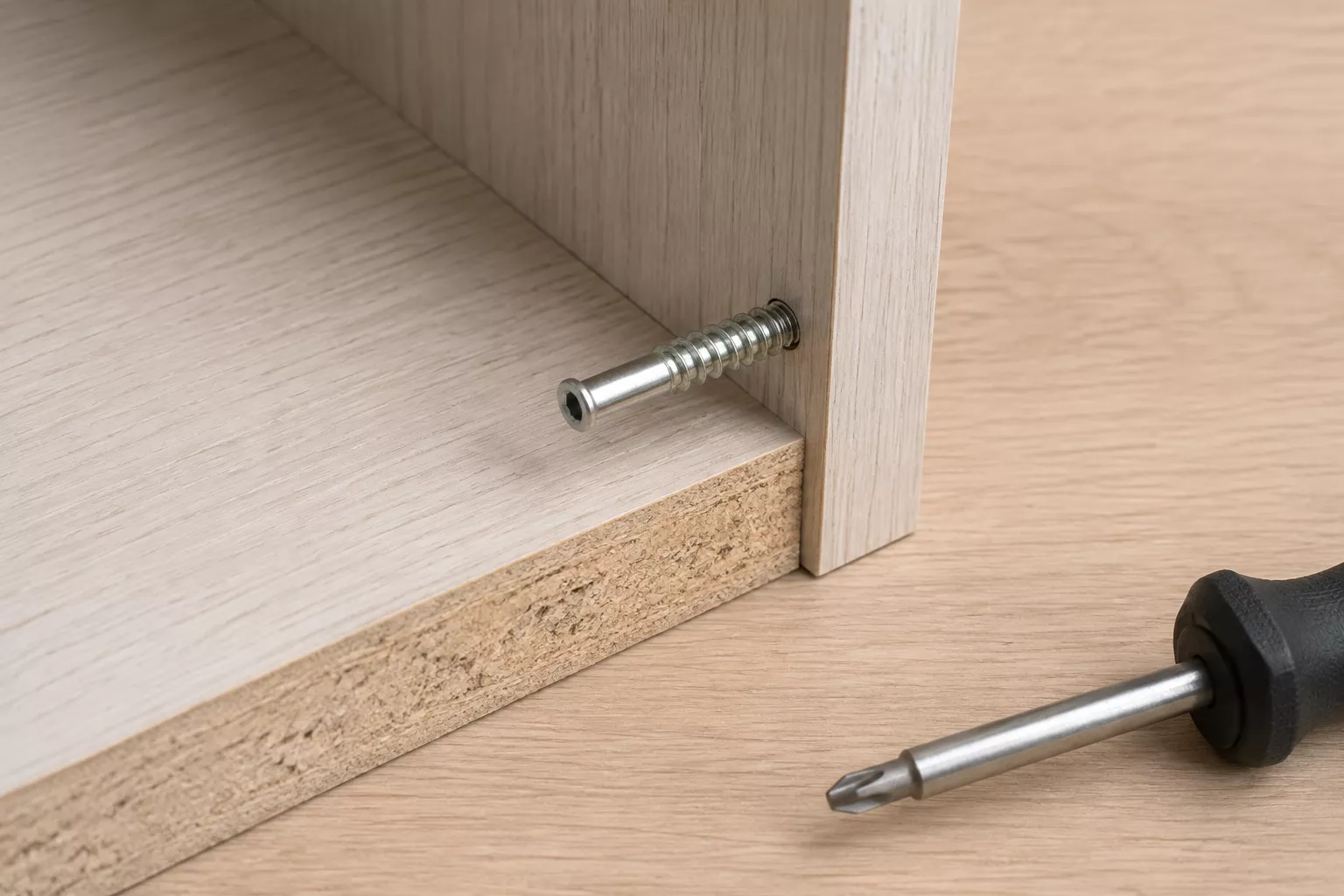

Конфирмат, его также называют евровинтом, это специальный мебельный винт с крупной резьбой и головкой под шестигранник или другой привод. Обозначение 7х50 описывает номинальный диаметр и длину крепежа. Его обычно применяют для соединения пласти одной панели с торцом другой при сборке коробов, тумб, полок и шкафов из ЛДСП.
Крепеж удерживает детали за счет резьбы в торце плиты. Поэтому результат зависит от плотности материала, расстояния до края, точности отверстия и направления затяжки. Для разборных узлов без видимой головки иногда выбирают эксцентриковую стяжку.
Перед покупкой проверьте проект корпуса: толщину плит, положение полок, направление торцов, места будущих петель и направляющих. В статье о крепеже корпусной мебели собраны основные варианты соединений, но решение для конкретной детали все равно принимают по чертежу.
Какое сверло подобрать под конфирмат 7х50?

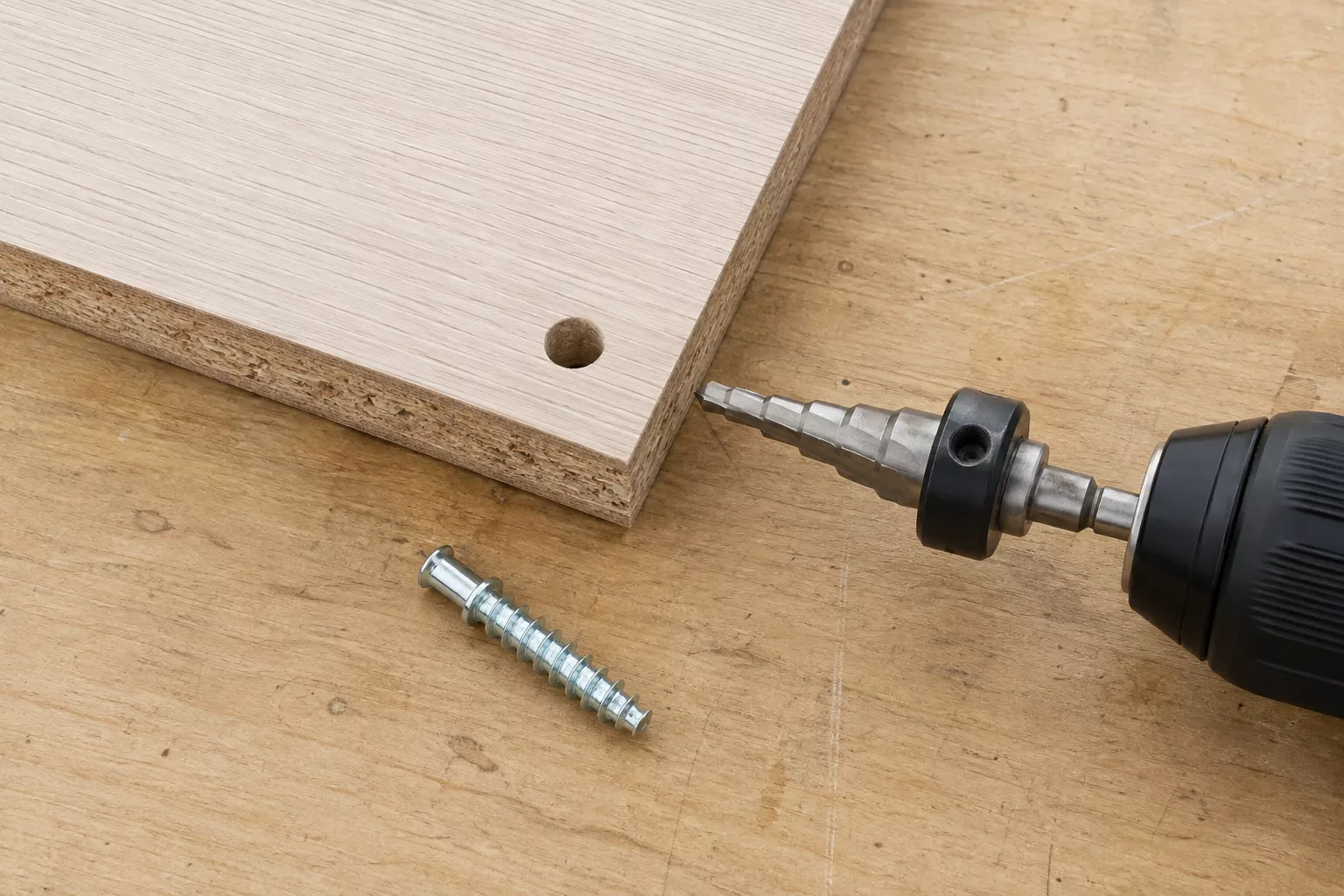

Для такого крепежа используют специальное ступенчатое сверло под конфирмат либо набор сверл, который повторяет его посадочные зоны. Оно формирует направляющую часть под резьбу, расширение под стержень и место для головки. Точный профиль сверла подбирают по документации производителя крепежа: одинаковая маркировка винтов не гарантирует одинаковую форму головки и требуемую посадку.
Обычное сверло одного диаметра часто не формирует правильную посадку головки и увеличивает риск перекоса. Сверло должно быть острым, иначе оно вырывает стружку у выхода и хуже держит центр.
Если специального сверла нет, не стоит угадывать диаметры по советам для другого крепежа. Возьмите упаковку или техническую карту конфирмата, посмотрите рекомендуемую присадку и сделайте пробное соединение. Оно покажет, входит ли винт без распирания плиты и садится ли головка заподлицо.
Как определить глубину отверстия?
Глубину выбирают по чертежу узла, длине крепежа и положению деталей. В глухом отверстии нужно оставить запас до лицевой поверхности, чтобы сверло не вышло наружу. В торцевой части необходимо обеспечить достаточную длину резьбы, но не пройти сквозь деталь. Одной отметки на сверле для всех случаев недостаточно: меняется толщина плиты и способ соединения.
Сначала измерьте фактическую толщину материала. Затем отметьте центр отверстия на пласти и на торце, приложив детали так, как они будут стоять в готовом корпусе. Начинайте с пробного соединения на обрезках. При сверлении торца особенно важен кондуктор: небольшое отклонение уводит винт к лицевой стороне.
Как разметить ЛДСП без перекоса?
Выберите на деталях одинаковые базовые кромки, например передний край и нижний торец. От них откладывают все центры. Иначе полка в паре шкафов окажется зеркальной. Соберите детали насухо, отметьте внутренние и наружные стороны, верх и низ.
Не сверлите сразу все панели по первой разметке. Просверлите одну пару, соедините ее, проверьте прямой угол и совпадение кромок. Лишь после этого переносите настройку на остальные детали. Если в корпусе будут ящики, заранее оставьте место для крепления: схема установки есть в материале как установить направляющие для ящиков.
Как затягивать конфирмат и не сорвать резьбу?
Винт заводят ровно по оси подготовленного отверстия. Первые обороты лучше сделать вручную или на низкой скорости шуруповерта. Когда детали начали сходиться, удерживайте их заподлицо струбциной или рукой через прокладку. Если конфирмат идет туго с самого начала, остановитесь и проверьте сверление: дополнительное усилие может расколоть торец.
Момент затяжки не задают универсальной цифрой для всех ЛДСП и всех инструментов. Его достаточно, когда детали плотно сошлись, головка заняла нужное место, а винт не проворачивается в материале. Перетяжка срывает резьбу в рыхлом торце или вдавливает головку глубже расчетной посадки. Особенно рискован режим удара, который для мебельного конфирмата обычно не нужен.
После затяжки осмотрите стык снаружи и внутри. Не должно быть вздутия ламинированного слоя, трещины возле торца или заметного смещения панели. Если головка выступает, не утапливайте ее дополнительным давлением до проверки сверла и посадки. Лучше разобрать один узел и исправить причину, чем получить серию поврежденных деталей.
Какие ошибки чаще всего портят соединение?
Самая частая ошибка, сверление без пробной детали, случайное сверло или попытка подтянуть кривую деталь силой винта. ЛДСП крошится у торца, винт идет боком или соединение быстро расшатывается. Расположение крепежа берут из проекта, а не выбирают по свободному месту.
Еще одна ошибка, собирать ящик или фасад на конфирматы там, где потом должны стоять механизмы. Головка может помешать направляющей, а винт в торце попасть в чашку петли. До присадки разложите всю фурнитуру. Для фасадов полезно свериться с материалом о мебельных петлях, а для ящиков проверить траекторию направляющих.
Можно ли разобрать соединение на конфирматах?
Один-два аккуратных цикла разборки обычно возможны, если резьба в плите не повреждена. Но ЛДСП не любит многократное вкручивание в одно и то же отверстие. Со временем торец может разрыхлиться, винт начнет прокручиваться, а угол корпуса потеряет жесткость.
При переезде не выкручивайте крепеж без необходимости. Если узел все же разбирают, подпишите детали, сложите винты отдельно и при повторной сборке закручивайте их в те же отверстия без чрезмерной затяжки. Когда соединение уже не держит, нужен ремонтный способ, подходящий для толщины и нагрузки конкретной детали, а не просто более длинный винт.
FAQ
Какое сверло нужно для конфирмата 7х50?
Лучше использовать ступенчатое сверло, рекомендованное для конкретного конфирмата. До работы по деталям его проверяют на обрезке той же ЛДСП.
Почему нельзя сильно затягивать конфирмат?
Избыточное усилие может сорвать резьбу в торце ЛДСП, вдавить головку слишком глубоко или вызвать трещину у края детали.
Нужно ли сверлить направляющее отверстие?
Да, конфирмат ставят в подготовленное отверстие. Вкручивание в ЛДСП без присадки может расколоть материал и увести крепеж в сторону.
Подойдет ли конфирмат для многократной разборки шкафа?
Он выдержит несколько аккуратных циклов, но для частой разборки лучше рассмотреть соединения, рассчитанные на повторную сборку.
