Направляющие 350, 400, 450, 500 мм: как подобрать длину
Как подобрать длину направляющих для ящика по глубине корпуса, конструкции и паспорту конкретной системы.
Направляющие 350, 400, 450 и 500 мм обозначают номинальную длину конкретной системы, а не универсальную глубину ящика. Перед покупкой измеряют внутреннюю глубину корпуса, сверяют схему производителя и проверяют, где расположены задняя стенка, фасад и крепеж. Длинная направляющая не помещается в короткий корпус, а слишком короткая сокращает полезную глубину и ход ящика.
Коротко о главном
Длину направляющих 350, 400, 450 или 500 мм подбирают по внутренней глубине конкретного корпуса и монтажной схеме выбранной серии. Внешняя глубина тумбы, старый ящик и название с доводчиком не дают точного ответа. Перед заказом измеряют препятствия, сверяют размеры ящика и делают пробную установку на одной секции.
- Номинальная длина относится к системе направляющих, а не к тумбе в целом.
- Измеряют полезную глубину внутри корпуса, вычитая заднюю стенку и коммуникации.
- Длина ящика, тип направляющих и фиксаторы должны совпадать со схемой производителя.
- Полный ход проверяют вместе с фасадом, ручкой и соседними дверцами.
Что означает номинальная длина направляющей?
В каталогах Blum номинальную длину обозначают NL. Для одной системы TANDEM производитель предлагает варианты 350, 400, 450 и 500 мм, но одновременно указывает собственные требования к пространству в корпусе и размеру ящика. Поэтому цифра на направляющей связана со всей системой: профилем, механизмом фиксации, типом ящика и способом полного или частичного выдвижения.
Одинаковая номинальная длина у двух брендов не гарантирует одинаковый монтаж. У скрытых направляющих важны размеры днища и боковин ящика, у шариковых систем проверяют боковые зазоры, у ящика с доводчиком учитывают детали механизма. Название 450 мм не заменяет монтажный чертеж.
Как измерить корпус перед выбором?

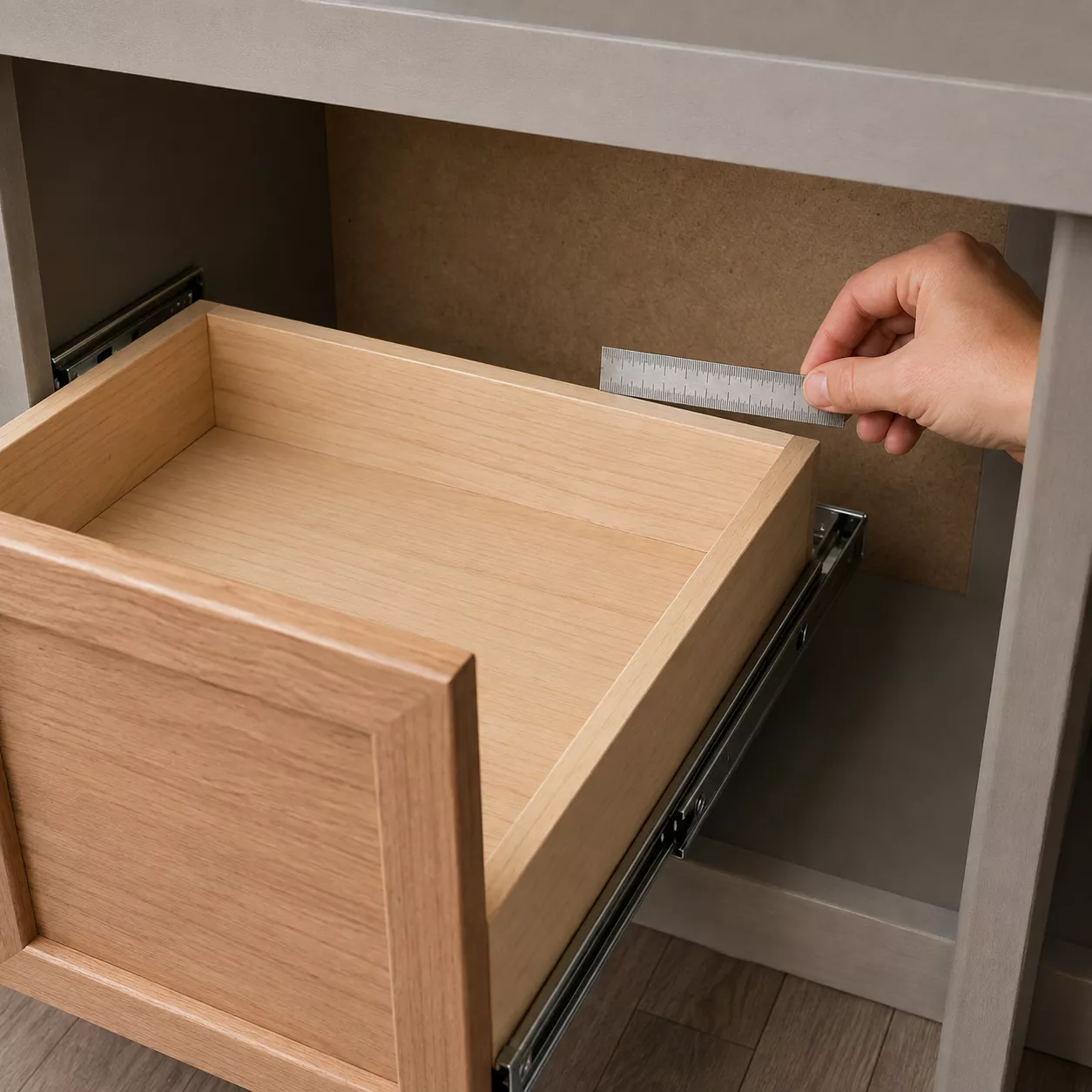

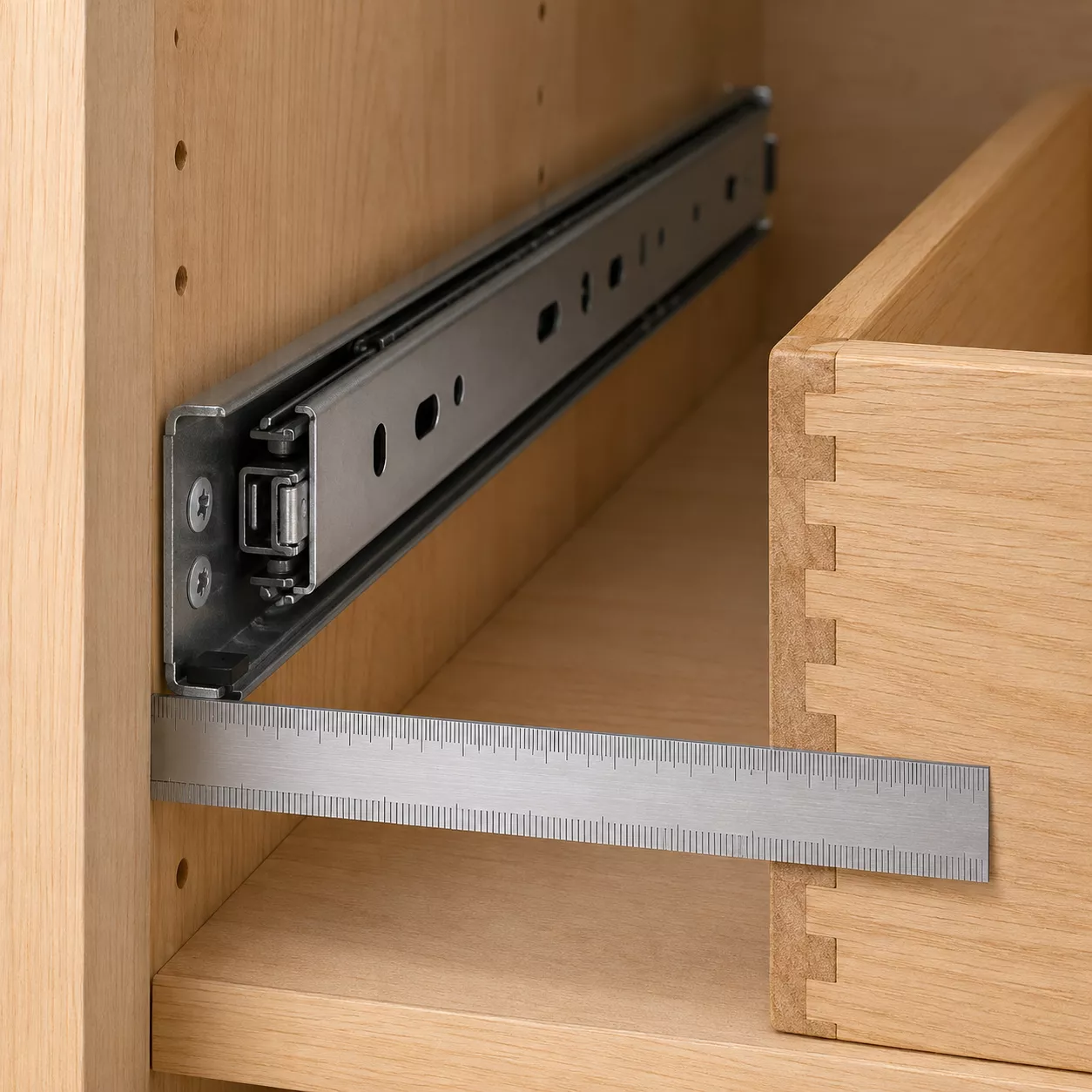

Замер начинают после того, как определены задняя стенка, фасад и способ установки ящика. Рулетку прикладывают внутри корпуса от плоскости, на которой крепится направляющая, до препятствия сзади. В тумбе им могут быть задняя стенка, коммуникации, усилительная планка или выступающий крепеж.
Глубину корпуса по внешней стенке использовать опасно. Она включает толщину задней стенки и не показывает, сколько места остается механизму. У накладного фасада и внутреннего ящика разные ограничения по передней части. Производитель обычно приводит чертеж с рабочей глубиной, зазорами и положением отверстий.
- Измеряют внутреннюю глубину каждой секции, а не общий размер кухни или шкафа.
- Отмечают все препятствия: трубу, кабель, усилитель, выступ крепежа.
- Выбирают систему направляющих и открывают ее монтажную схему.
- Сверяют номинальную длину, длину ящика и требуемое пространство за ним.
- Проверяют, что фасад и ручка не мешают полному ходу после установки.
Как выбрать между 350, 400, 450 и 500 мм?
Чем глубже корпус, тем больше вариантов. Но максимальная длина нужна не всегда. Для узкого ящика у плиты или в прихожей 350 мм иногда удобнее: он занимает меньше места и легче проходит мимо коммуникаций. В стандартных кухонных тумбах часто встречаются 450 или 500 мм, однако это лишь распространенный размерный ряд, а не правило для каждого проекта.
| Номинальная длина | Что проверить до заказа |
|---|---|
| 350 мм | Хватит ли глубины ящика под содержимое и останется ли место за корпусом |
| 400 мм | Совпадают ли размеры ящика и монтажный чертеж выбранной системы |
| 450 мм | Нет ли сзади трубы, планки или другой помехи полному ходу |
| 500 мм | Хватит ли внутренней глубины корпуса после вычета задней стенки и места механизма |
Для широкой глубокой секции также важна нагрузка и тип механизма. Длина направляющей не сообщает, сколько веса она выдержит. Это свойство указано отдельно в паспорте. Сравнение направляющих по грузоподъемности есть в статье о нагрузке направляющих 25, 35 и 45 кг.
Влияет ли доводчик на подбор длины?
Доводчик меняет состав системы, но не отменяет номинальную длину и монтажную схему. У направляющих с доводчиком проверяют, совместимы ли механизм, фиксаторы и выбранный ящик. Нельзя купить обычные направляющие 400 мм, а затем ожидать, что отдельный доводчик подойдет к ним без проверки артикула.
В техническом каталоге Blum варианты одного семейства различаются по типу открытия, фиксаторам и режиму выдвижения. Такая же логика работает у других брендов. Выбор начинается с конкретной серии, затем подбирают длину из доступного для нее ряда. Статья о мебельной фурнитуре помогает сориентироваться в основных группах механизмов, но не заменяет паспорт изделия.
Как связаны направляющие, фасад и ручка?
Ящик должен полностью открываться без удара фасада о соседнюю дверцу, ручку или стену. Для внутренних ящиков проверяют расстояние до внешнего фасада. У выдвижной секции рядом с распашной дверцей важны петли и угол открывания. В таких случаях полезно заранее сопоставить проект с материалом о мебельных петлях и о петлях для угловых шкафов.
Если над ящиком стоит подъемный фасад, траектории механизмов тоже не должны пересекаться. Это особенно заметно в высоких кухонных модулях и витринах. Ручка меняет не глубину направляющей, но влияет на удобство полного выдвижения и доступ к содержимому.
Какие ошибки встречаются при подборе длины?
Частая ошибка - измерить тумбу снаружи и взять направляющую той же длины. Вторая - подобрать ящик по старой фурнитуре, не сверив новую серию. Третья - забыть о задней планке, трубах или подводке воды. Все эти детали уменьшают рабочую глубину корпуса.
Еще одна проблема появляется после установки фасада: ящик ездит, но ручка или соседняя дверца мешают открыть его полностью. До заказа полезно собрать один ящик насухо, проверить ход и только потом повторять решение на остальных секциях. Такой порядок занимает меньше времени, чем переделка уже установленной кухни.
Часто задаваемые вопросы
Можно ли поставить направляющую длиннее ящика? Нет. Длину направляющей, ящика и корпуса сверяют по монтажной схеме конкретной системы.
Подойдут ли направляющие 450 мм к ящику глубиной 500 мм? Это зависит от чертежа производителя. По одной цифре определить совместимость нельзя.
Какую длину выбрать для тумбы глубиной 600 мм? Сначала измеряют рабочую глубину внутри тумбы. Затем выбирают длину из ряда нужной серии, вычитая заднюю стенку и препятствия.
Доводчик влияет на размер направляющей? Он влияет на состав и совместимость системы. Номинальную длину подбирают по паспорту этой серии.
