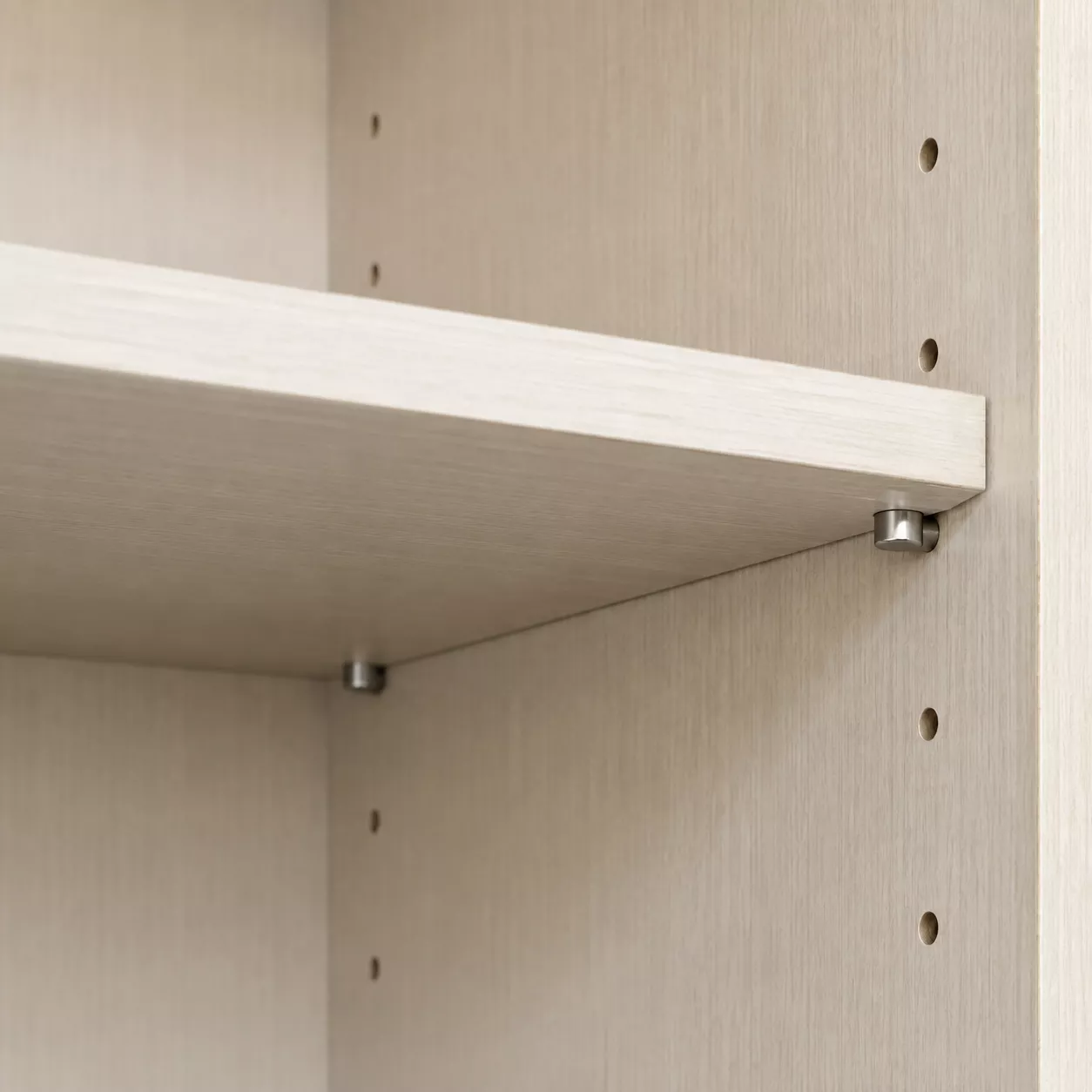

Полкодержатели: типы и нагрузка
Какие бывают полкодержатели, от чего зависит их нагрузка и почему цифру из карточки нельзя переносить на другую полку.
Полкодержатель держит полку в корпусе или на стене, но его название не говорит о допустимой нагрузке. Штифт для ЛДСП, зажим для стекла, скрытый держатель и настенный кронштейн работают по-разному. Важны материал полки, число опор, глубина, ширина и крепление. Цифру нагрузки берут из документации конкретного комплекта.
Коротко о главном
Полкодержатель выбирают вместе с полкой и местом установки. Нагрузка зависит от материала, глубины, числа опор, распределения вещей и крепления. Паспортная цифра описывает условия испытаний изготовителя. Перед монтажом проверяют совместимость деталей, разметку и сценарий хранения, а после установки постепенно нагружают полку и следят за прогибом.
- Штифтовые, скрытые и стеклянные опоры не взаимозаменяемы.
- Нагрузка может быть указана для пары, комплекта или всей полки.
- Глубина полки и груз у края заметно увеличивают нагрузку на крепление.
- При люфте или прогибе полку разгружают и проверяют весь узел.
Какие бывают полкодержатели?

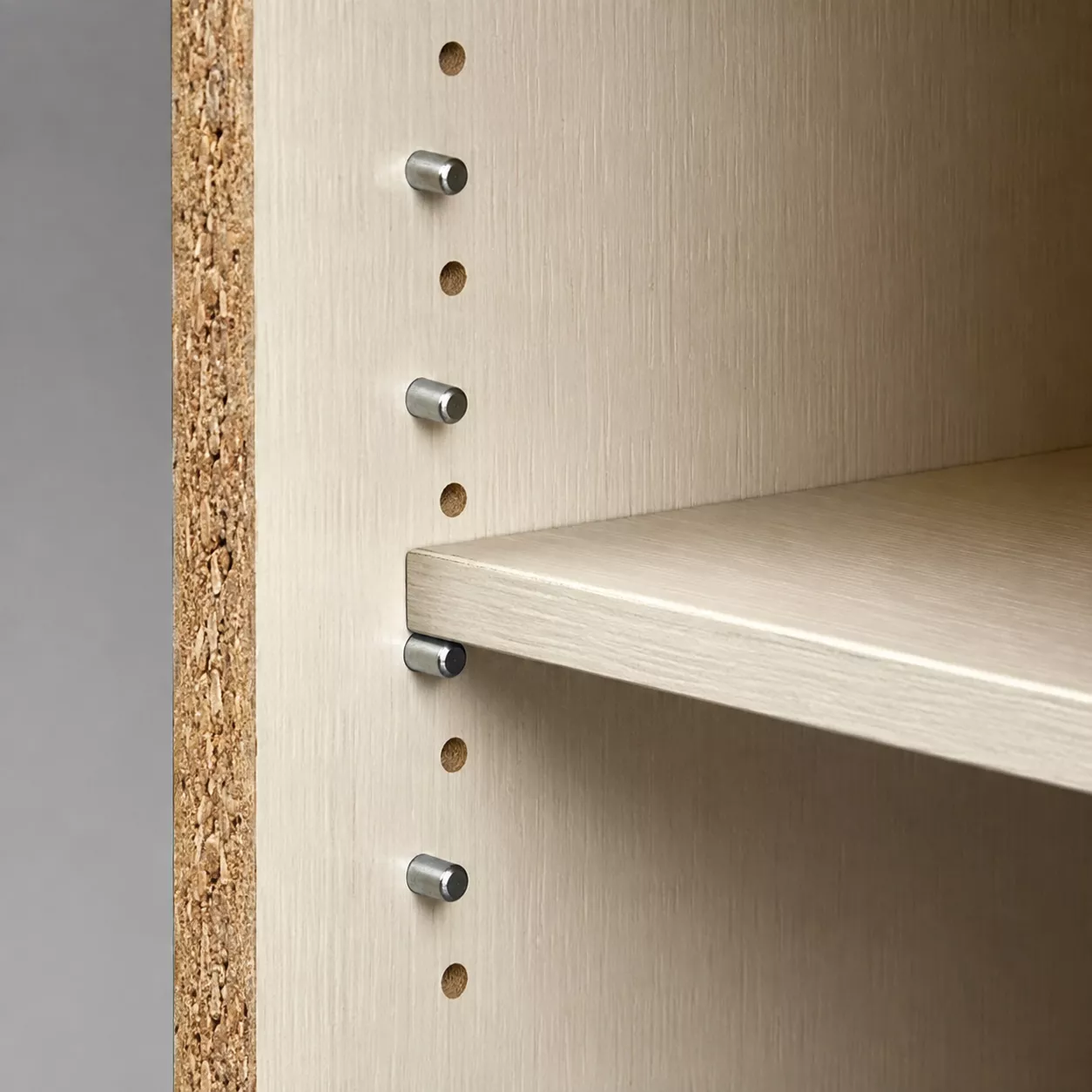

Штифтовый полкодержатель вставляется в отверстие боковины и поддерживает съемную деревянную или плитную полку снизу. Штифт бывает металлическим или пластиковым, гладким, с упором или фиксацией. Диаметр отверстия и длину посадочной части задает изготовитель.

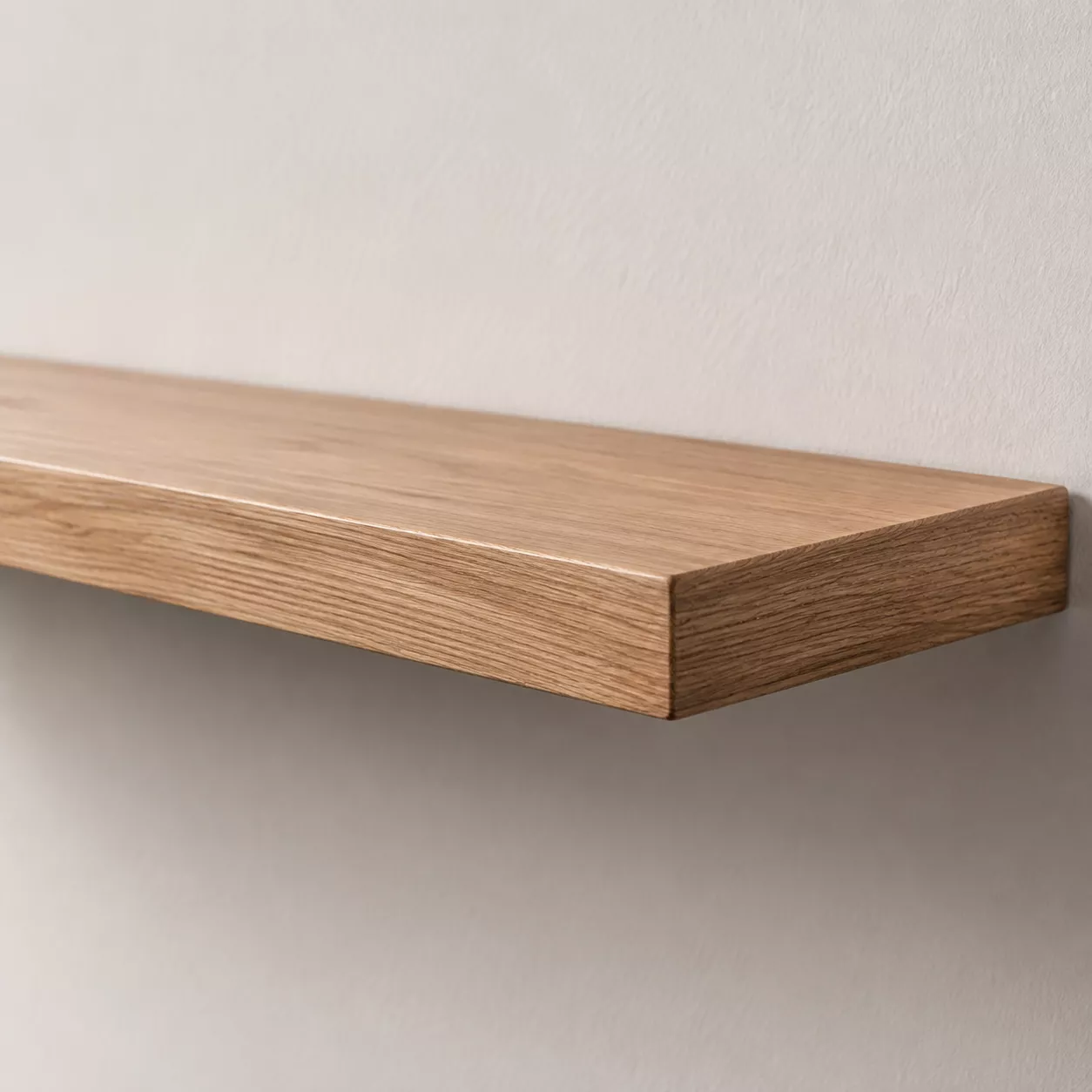

Скрытый держатель прячется в полке и стене или боковине. Он дает эффект "парящей" полки, но требует точной присадки и подходящей толщины материала. Настенный кронштейн остается видимым и передает нагрузку на стену. Есть отдельные держатели для стекла: у них предусмотрены прокладки, чтобы металл не давил прямо на край листа.
От чего зависит нагрузка на полку?
Нагрузка складывается из веса самой полки и того, что на ней лежит. Производитель часто указывает испытанное значение для определенной пары или набора опор, с заданными шириной и глубиной полки. В документации Hettich для скрытого Titan 3 приведены разные значения для полок одной ширины, но разной глубины, причем в нагрузку включен вес самой полки. Это хороший пример, почему нельзя умножить случайную цифру на число держателей.
Глубокая полка сильнее нагружает крепление рычагом, особенно с тяжелым грузом у переднего края. Длинная полка прогибается между опорами, даже если каждый держатель выдерживает массу. ЛДСП, фанера, массив и стекло по-разному держат изгиб и точечное давление.
Ровно разложенные книги и одна тяжелая коробка у края создают разную нагрузку. Для инструмента, посуды или техники полку и крепление выбирают по официальной карте, для самого тяжелого реального сценария.
Как читать показатель нагрузки в карточке товара?
Смотрите, к чему относится цифра: к одному держателю, паре, четырем опорам или всей полке. У Häfele для штифтового держателя приведена нагрузка на деталь и отдельно для четырех опор с заданной полкой. У скрытого Triade Pro Mini нагрузка указана для пары при конкретной глубине. Эти данные нельзя смешивать.
Проверьте способ испытания. В карточках встречаются статическая равномерная нагрузка, ограничение по глубине и требование к стене. Когда проект меняет один из этих параметров, паспортная цифра уже не дает прямого ответа. Тяжелая настенная полка иногда требует расчета у проектировщика.
Не забывайте про точку крепления. Прочная опора не поможет, если саморезы стоят в рыхлой перегородке или боковина из ЛДСП раскрошилась вокруг отверстий. Для настенной конструкции отдельно подбирают крепеж под бетон, кирпич, каркас или другой материал стены.
Как выбрать держатель для полки из ЛДСП?
Для съемной полки внутри шкафа выбирают штифтовый полкодержатель, совместимый с отверстиями в боковинах. Проверяют диаметр штифта, глубину посадки и форму головки. Полка должна лежать на всех опорах без качания. Перестановка по высоте не отменяет расчетную нагрузку.
Если полка фиксированная и должна дополнительно работать на жесткость корпуса, одной опоры снизу может быть мало. Конструктор может выбрать стяжку, паз, уголок или другой способ соединения. Общая логика соединений разобрана в материале о мебельной фурнитуре: полкодержатель отвечает за опору, а не за все связи корпуса.
При широкой полке полезно проверить, не появится ли прогиб до того, как сломается крепеж. Изгиб заметен раньше поломки и может заклинить выдвижной ящик. Если ниже стоят ящики, учитывают их ход и боковые зазоры, как в статье о направляющих для ящиков.
Когда нужен держатель для стекла?
Стекло нельзя класть на обычный голый металлический штифт. Нужна опора, рассчитанная на стеклянную полку, с пластиковой или резиновой прокладкой и ограничением по толщине материала. Край стекла чувствителен к точечному давлению и сколу, поэтому важны чистые отверстия, отсутствие перекоса и одинаковая высота всех опор.
Выбирают также способ фиксации: часть держателей только поддерживает стекло, другие прижимают его или имеют стопор. При стеклянной полке в витрине проверяют, не мешают ли полкодержатели дверце и петлям. Нельзя переносить нагрузку с штифта для ЛДСП на стеклянную опору, даже если внешне они похожи.
Как разметить и установить опоры?
Все отверстия размечают от одной базовой кромки. Линии на боковинах должны совпасть по высоте, иначе полка будет качаться. Для ЛДСП используют сверло нужного диаметра и ограничитель глубины. Полкодержатель устанавливают без ударов, которые могут расколоть край плиты.
Настенные кронштейны размечают по уровню и крепят метизами под материал стены. Цифра для бетона не относится к перегородке другого типа. Скрытый держатель сначала проверяют на обрезке или шаблоне, затем делают выборку в полке.
После монтажа полку нагружают постепенно. Сначала проверяют прилегание, затем размещают часть вещей и смотрят на прогиб, люфт и ход крепежа. Если полка двигается, ее разгружают и ищут причину, а не добавляют вес для проверки прочности.
Какие ошибки случаются при выборе?
Частая ошибка, считать полкодержатель самостоятельным пределом нагрузки. Слабым местом бывает полка, ее отверстие, саморез, стена или расстояние между опорами. Нельзя использовать четыре разные опоры из остатков: полка рискует встать на три точки.
Не стоит ставить тяжелые предметы на самый передний край глубокой полки. Так крепеж получает повышенный момент, а ЛДСП быстрее прогибается. Если содержимое требует частого доступа, возможно, лучше подходит выдвижная система. О различиях механизмов рассказывают статьи о шариковых направляющих и о роликовых направляющих.
Также нельзя заменять держатель для стекла обычным штифтом с кусочком случайного пластика. У профильной опоры есть заданная геометрия, а импровизация переносит нагрузку на край листа непредсказуемо.
Как проверить полку после установки?
Осмотрите полку без вещей и с обычной нагрузкой. Она должна лежать на всех опорах, не качаться и не иметь заметного прогиба. Проверьте крепеж после первых дней использования. Растущий зазор или наклон означает, что конструкцию нужно разгрузить и пересмотреть.
Тяжелые вещи лучше сдвигать ближе к корпусу или стене, если это допускает назначение полки. Показатель нагрузки описывает испытанный вариант. Когда полка, крепление или стена от него отличаются, нужен новый расчет или другое решение.
FAQ
Можно ли считать нагрузку одного полкодержателя и умножить на четыре?
Нет. Производитель может указывать испытанную нагрузку для пары или четырех опор с конкретной полкой, глубиной и способом монтажа. Сначала читают условия в карточке или монтажной карте.
Подойдет ли штифт 5 мм для стеклянной полки?
Нужна опора, рассчитанная на стекло, с защитной прокладкой и допустимой толщиной листа. Обычный штифт для ЛДСП использовать нельзя.
Почему полка прогибается, хотя держатели целые?
Держатели и полка имеют разные ограничения. Причиной может быть большая ширина или глубина полки, недостаточная толщина материала, тяжелый груз у переднего края или слишком редкие опоры.
