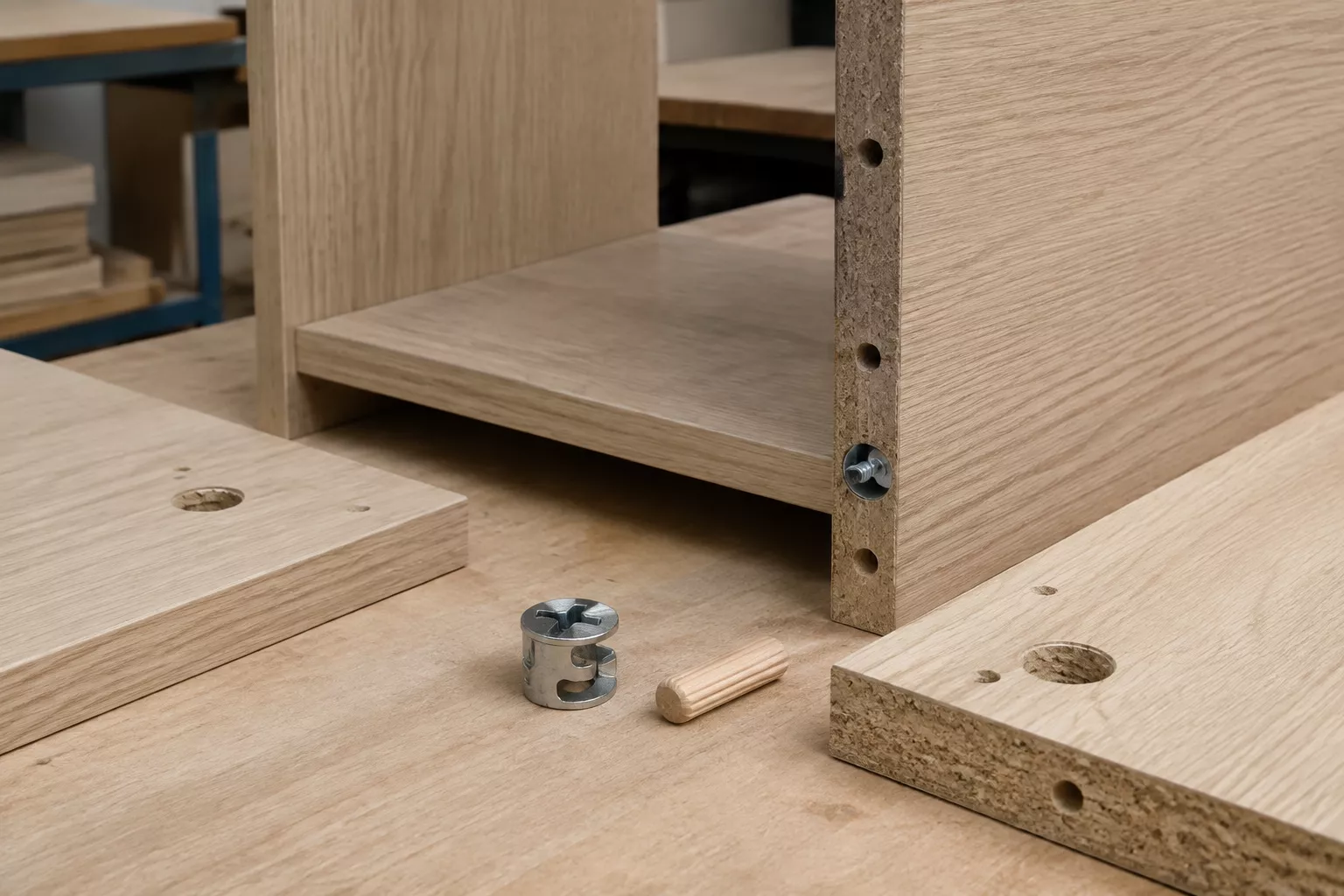

Эксцентриковая стяжка (минификс): как ставить
Как устроена эксцентриковая стяжка минификс, какие отверстия нужны для корпуса и почему разметку проверяют по карте конкретной системы.
Эксцентриковая стяжка, или минификс, позволяет собрать корпус без видимой головки крепежа на наружной стороне детали. Но она не прощает приблизительной разметки: эксцентрик должен попасть на шток, а панели должны сойтись без перекоса. Для первой самостоятельной сборки безопаснее повторять карту присадки конкретной системы, а не переносить размеры из случайной схемы.
Коротко о главном
Минификс дает аккуратное разборное соединение, если эксцентрик, шток и отверстия принадлежат одной системе и размечены от общих баз. Перед основной работой полезно собрать пробный угол на обрезках ЛДСП. Это помогает проверить глубину, ориентацию чашки и усилие затяжки до того, как будет испорчена деталь корпуса.
- Берите эксцентрик и шток из одной системы.
- Сверяйтесь с картой присадки конкретного артикула.
- Размечайте обе детали от одинаковых базовых кромок.
- Проверяйте глубину на обрезке той же плиты.
- Не стягивайте панели силой при явном перекосе.
- До сверления учитывайте петли, полки и направляющие.
Из чего состоит эксцентриковая стяжка?
В простом варианте узел состоит из эксцентрика, штока и двух деталей корпуса. Эксцентрик вставляют в широкое глухое отверстие в пласти детали. Шток вкручивают или забивают в торец либо пласть соседней детали, в зависимости от конструкции. При повороте эксцентрик цепляет головку штока и стягивает панели.
Минификс часто используют в серийной мебели и в корпусах, которые предполагают разборку. Он удобен там, где головку конфирмата не хотят видеть на боковине. Для соединения тонких элементов, тяжелых полок или нагруженных опор одного минификса может быть недостаточно: решение зависит от конструкции и карты производителя.
Чем минификс отличается от конфирмата?
Конфирмат проходит через деталь и держится резьбой в торце второй панели. Его легко найти, он требует сравнительно понятной присадки, но головка остается видимой или закрывается заглушкой. Минификс работает внутри корпуса: снаружи обычно виден только круг эксцентрика на внутренней стороне детали, а фасадная плоскость остается чистой.
| Критерий | Минификс | Конфирмат |
|---|---|---|
| Видимый крепеж | Обычно только внутри корпуса | Головка видна на пласти детали |
| Разборка | Возможна без нового отверстия при аккуратной сборке | Возможна, но ЛДСП постепенно теряет удержание |
| Требования к разметке | Высокие, нужно совместить несколько отверстий | Высокие, но схема проще |
| Нужный инструмент | Сверло по карте системы, часто шаблон | Сверло под конкретный конфирмат |
Если корпус уже спроектирован под конфирмат, замена на минификс без пересчета присадки не имеет смысла. Общие правила собраны в материале о крепеже корпусной мебели.
Какие отверстия нужны для минификса?
Обычно нужно минимум два взаимосвязанных отверстия: посадочное под эксцентрик и канал для штока. У некоторых систем добавляется отверстие под втулку или отдельный штифт, который задает положение деталей. Диаметр, глубина и отступы не являются общими правилами для всех минификсов. Они указаны на карте присадки конкретной серии.
Начинают с проверки толщины плиты. От нее зависит, останется ли достаточно материала вокруг чашки эксцентрика и не выйдет ли сверло на лицевую сторону. Затем отмечают базовые кромки на обеих деталях, раскладывают панели как в готовом корпусе и только после этого переносят центры отверстий.

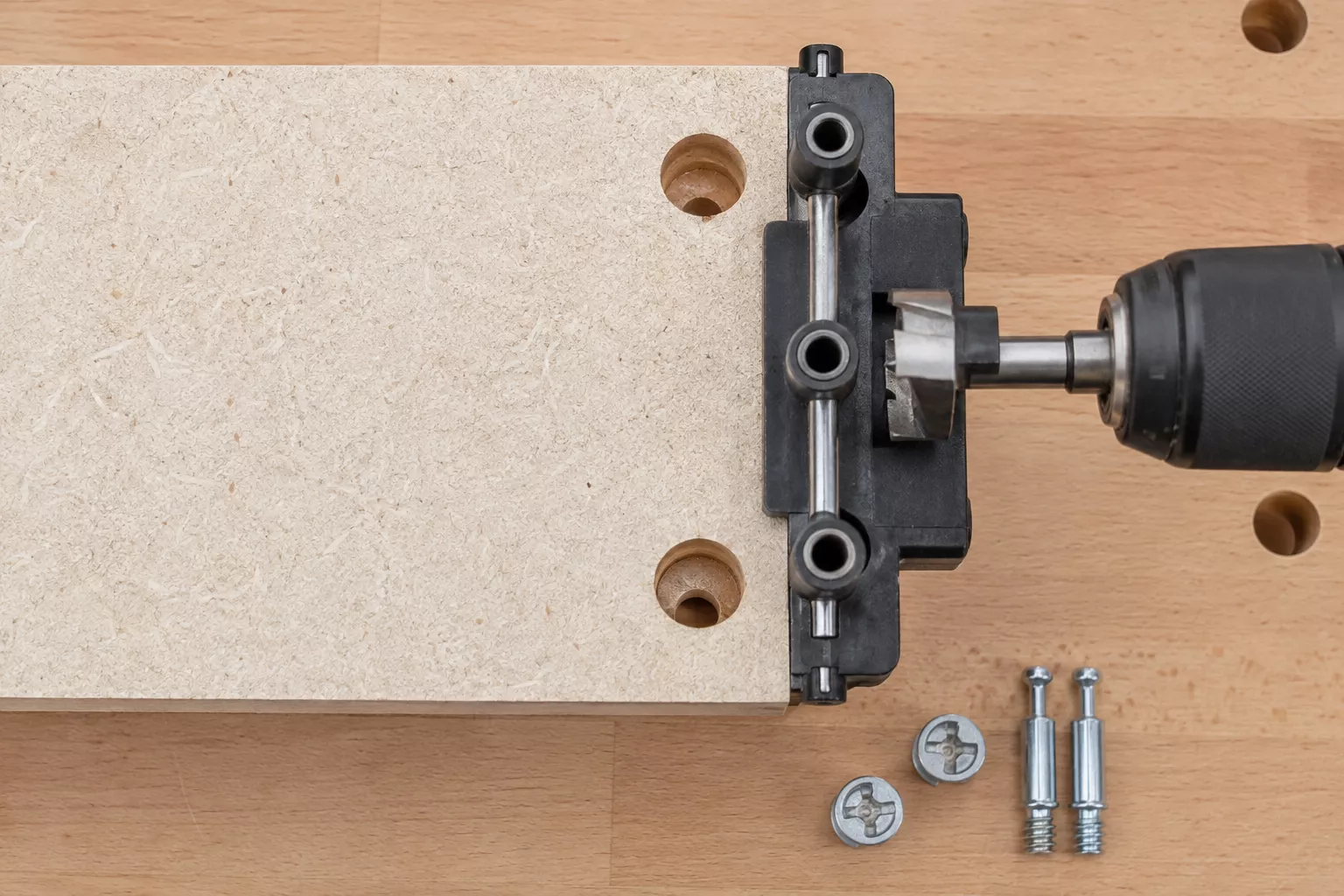

Глухое отверстие нельзя сверлить на глаз. Ограничитель глубины, пробная деталь из обрезка и упор на станке дают больше контроля, чем попытка остановиться в нужный момент рукой. Если у сверла нет ограничителя, полезно заранее отметить глубину на его хвостовике лентой, но это только дополнительная подсказка, а не точный упор.
Как разметить детали перед сверлением?
Соберите схему на бумаге или в программе и выберите единые базы: например, переднюю кромку и нижний торец. Все размеры откладывайте именно от них. Если на одной детали измерять от переднего края, а на другой от заднего, отверстия могут оказаться зеркальными и шток не встретится с эксцентриком.
Сначала сделайте полный комплект разметки карандашом. Проверьте внутреннюю сторону, торец, верх и низ каждой детали. Приложите панели в рабочее положение и убедитесь, что чашка эксцентрика будет доступна отвертке. Затем соберите пробный узел на обрезках той же толщины.

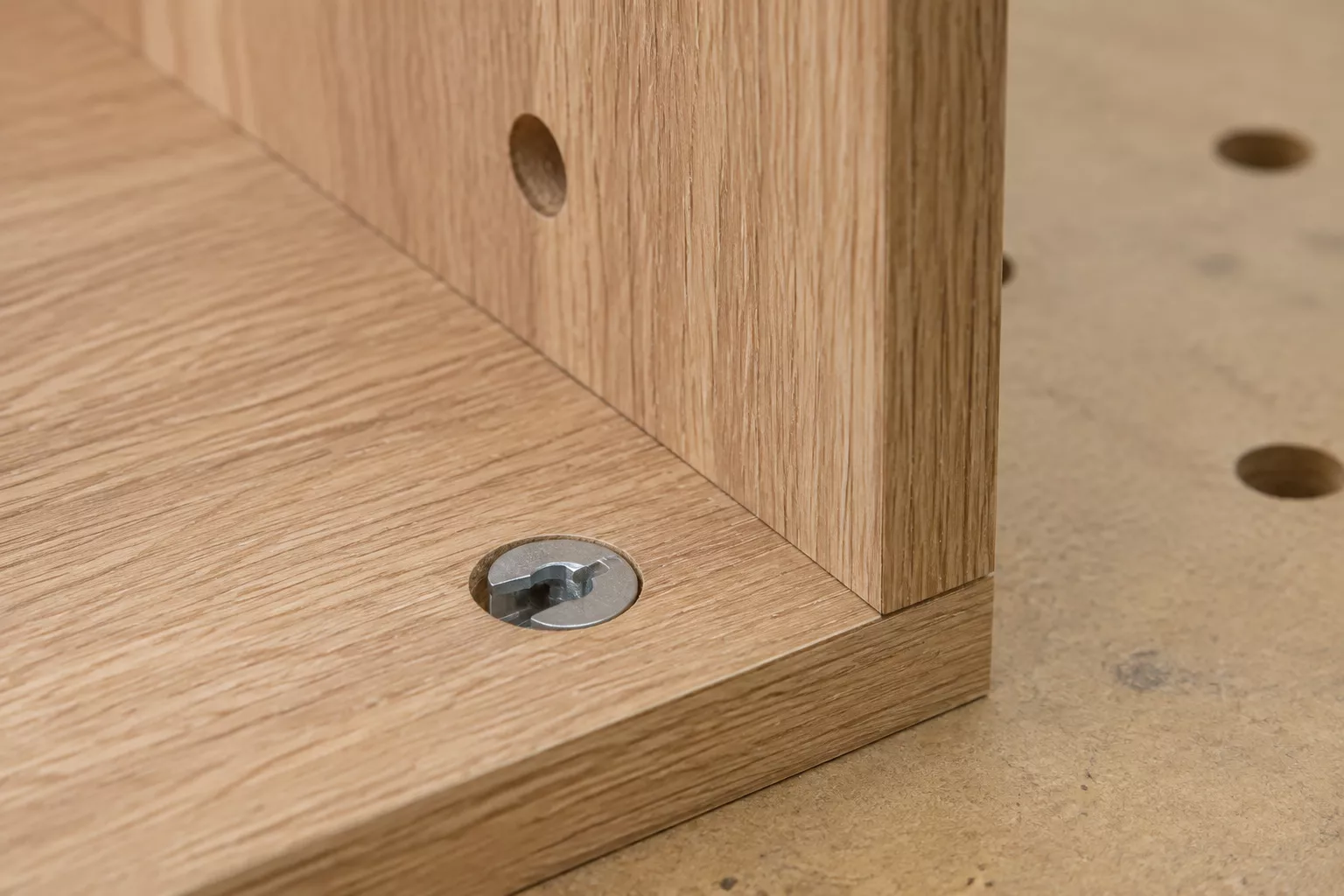

Как собрать узел с эксцентриком?
Установите штоки в те детали, которые указаны в схеме. Не затягивайте их с усилием до упора, если производитель требует определенную посадку: слишком глубоко вкрученный шток изменит положение головки и эксцентрик не сможет ее захватить. Чашки эксцентриков ставят в подготовленные отверстия так, чтобы стрелка или метка была ориентирована в сторону входа штока.
Совместите панели без рывка. Если детали не сходятся, не забивайте их молотком: вероятно, шток не вошел в канал или есть ошибка в глубине. Когда головка штока заняла место, поверните эксцентрик отверткой на угол, который указан в инструкции. Усилие должно стянуть детали, но не вырвать чашку из ЛДСП.
После сборки проверьте диагонали корпуса и плоскость полок. Если узел тянет панель в сторону, не пытайтесь исправить это сильнее повернутым эксцентриком. Ослабьте соединение, найдите источник смещения и проверьте отверстия. Когда в корпусе есть выдвижные элементы, заранее продумайте их крепление: основы установки описаны в статье как установить направляющие для ящиков.
Какие ошибки встречаются чаще всего?
Опаснее всего смешать детали разных систем или размечать панели от разных кромок. Еще одна причина брака, слишком глубокая чашка: в тонкой ЛДСП сверло способно поднять декоративный слой. Клей в ошибочном отверстии не исправит присадку.
Не стоит собирать на минификсы корпус, пока не проверено положение петель, направляющих и полок. Внутренний эксцентрик может занять место монтажной планки или попасть в траекторию ящика. Перед серией отверстий приложите фурнитуру и оставьте зазоры. С особенностями скрытых систем можно свериться в обзоре направляющих полного выдвижения.
Можно ли разобрать мебель и собрать ее снова?
Минификс рассчитан на разборку лучше, чем многие простые саморезные соединения, но не бесконечно. После нескольких циклов осмотрите чашку: она не должна проворачиваться, подниматься из отверстия или иметь трещины вокруг посадки. Шток также проверяют на люфт и повреждение резьбы.
При перевозке полезно подписать детали с обратной стороны малярной лентой и сложить эксцентрики в отдельный пакет. Не склеивайте такой узел без необходимости. Если после повторной сборки деталь болтается, безопаснее заменить поврежденную панель или перейти на ремонтное решение, подходящее именно для этого места.
FAQ
Что входит в минификс?
В базовый узел входят эксцентрик, соединительный шток и отверстия в двух деталях корпуса. В некоторых сериях используются втулки или дополнительные штифты.
Можно ли поставить минификс без шаблона?
Можно, если точно перенести карту присадки на детали и сначала проверить узел на обрезках. Шаблон снижает риск смещения при нескольких одинаковых сверлениях.
Почему эксцентрик не захватывает шток?
Обычно причина в ошибке разметки, глубины отверстия, положении метки эксцентрика или в несовместимости деталей разных систем.
Нужно ли клеить минификс?
Нет, разборный узел обычно собирают без клея. Клей может затруднить ремонт и не исправит ошибочную присадку.
