Hettich: направляющие и петли
Какие направляющие и петли есть в каталоге Hettich, что проверять в спецификации перед подбором фурнитуры.
Каталог Hettich включает петли, системы ящиков и направляющие для деревянных ящиков. Подбирать их нужно как части одной конструкции, а не как отдельные металлические детали. Для ящика проверяют серию, длину, нагрузку, глубину корпуса и способ крепления. Для фасада важны наложение, угол открытия, чашка петли, монтажная планка и диапазон регулировки. Название бренда не заменяет монтажный чертеж.
Коротко о главном
Направляющие и петли Hettich выбирают по точному артикулу и монтажной документации. Для ящика проверяют размеры корпуса, длину, нагрузку и крепеж, для фасада - наложение, чашку, планку и регулировки. Совместимость деталей подтверждает схема производителя. Одинаковый внешний вид или название бренда не дают достаточных оснований для замены.
- Направляющая и петля решают разные задачи и требуют разных замеров.
- Нагрузка, длина и отверстия относятся к определенной серии направляющих.
- Петлю подбирают вместе с монтажной планкой и типом фасада.
- Пробная установка снижает риск переделки корпуса или дверцы.
Какие группы фурнитуры есть у Hettich?
В медиатеке Hettich каталог разделен на петли, подъемные механизмы, системы ящиков и направляющие для деревянных ящиков. Для планирования компания публикует также CAD-данные, схемы установки и списки материалов. Это полезно при проектировании: по артикулу сверяют внешний вид, отверстия, зазоры и расположение механизма внутри корпуса.

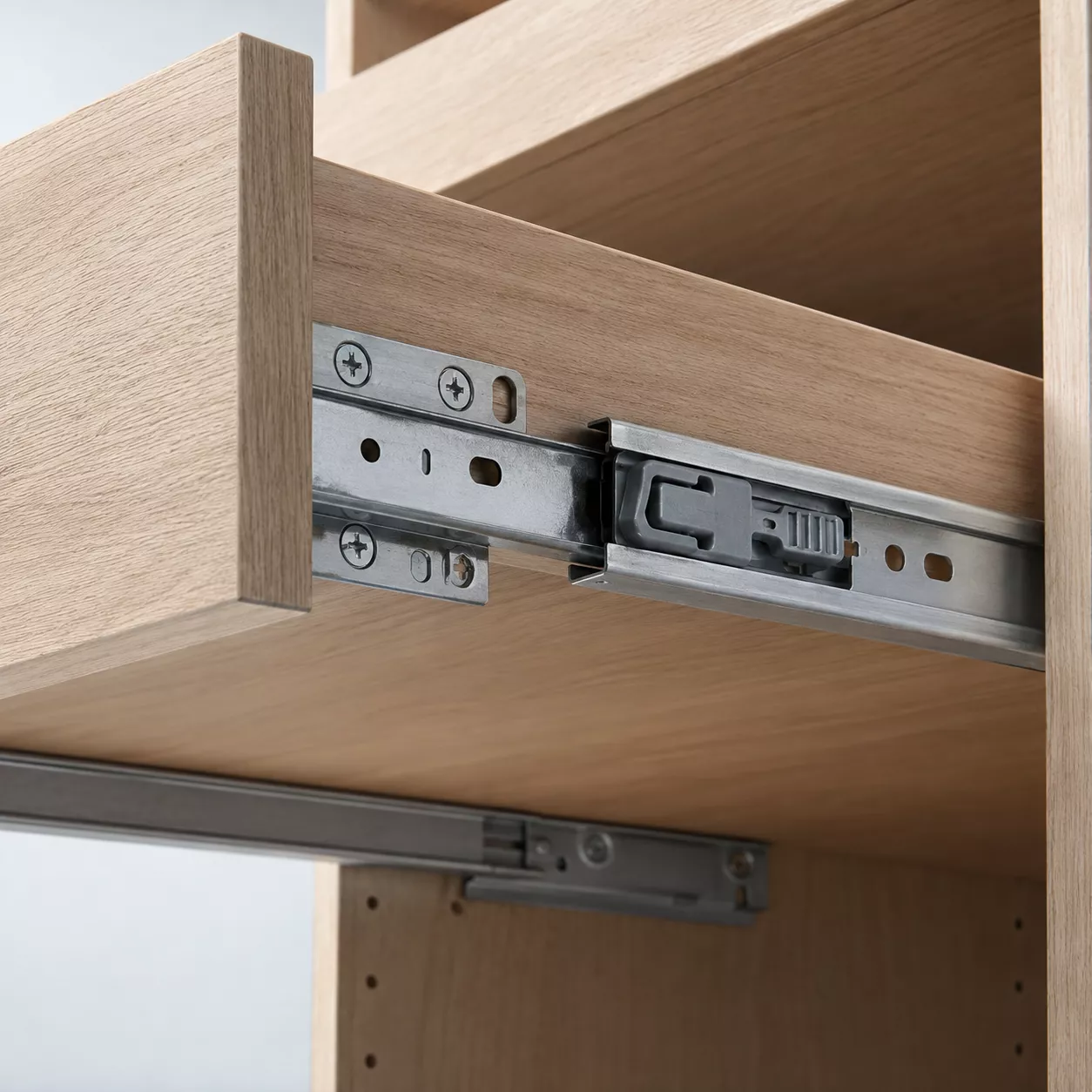

Направляющая ведет ящик, а петля соединяет фасад с корпусом. Их нельзя подменять друг другом по функции, однако оба механизма зависят от геометрии мебели. Перекос корпуса, неправильно выбранная толщина детали или случайный крепеж ухудшают работу любой серии.
Какие направляющие проверяют для ящика?
Сначала определяют тип ящика: деревянный, с металлической боковиной, частичного или полного выдвижения. Затем измеряют внутреннюю глубину корпуса и сверяют ее с номинальной длиной выбранной направляющей. В официальном каталоге Hettich для KA 5632 указаны номинальные длины, минимальная внутренняя глубина корпуса и схема отверстий. Эти параметры нельзя переносить на другую серию.
Отдельно смотрят на нагрузку, ширину установки, способ снятия ящика и наличие доводчика. В каталоге Hettich для серии KA 5632 указаны полное выдвижение, боковой монтаж, съемный ящик и нагрузка 45 кг. Это характеристика именно этой серии. Ее не стоит использовать как обещание для всех направляющих Hettich.
Перед заменой старого механизма полезно сравнить его с новым по всем точкам крепления. Даже направляющие одинаковой длины могут иметь другие отверстия, высоту профиля и зазор до боковины. Подробный разбор конструкции есть в статье о скрытых направляющих полного выдвижения.

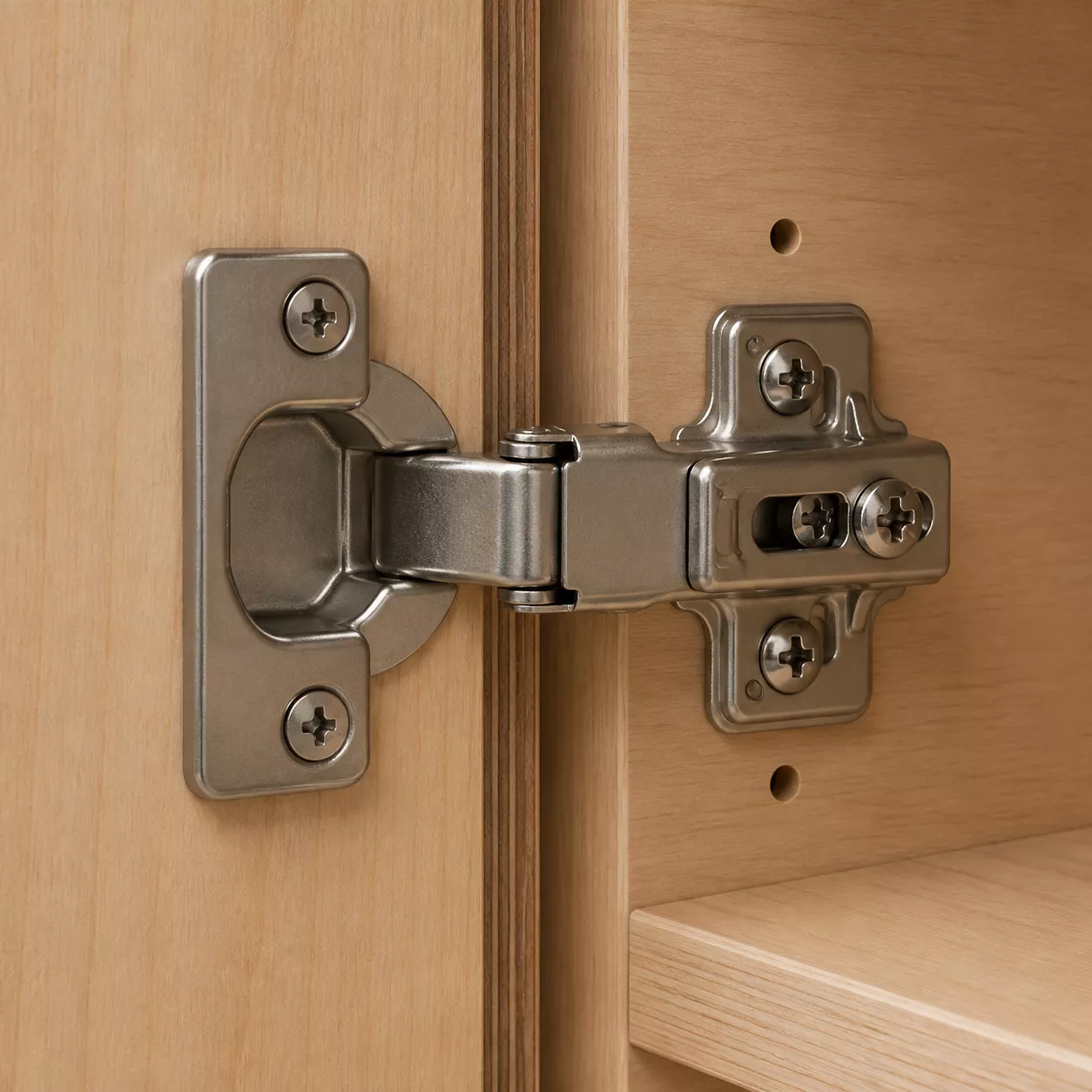

Как подобрать петлю для фасада?
Петлю выбирают по способу наложения фасада: накладной, полунакладной или вкладной. Важны также материал и толщина двери, положение чашки, монтажная планка и необходимый угол открытия. Для широкого или тяжелого фасада считают количество петель по паспорту конкретной серии и габаритам детали.
В продуктовых материалах Hettich петли и монтажные решения существуют как отдельные наборы данных. Планка, петля и ответная часть должны быть совместимы по серии. Нельзя оценить их только по диаметру чашки: на работу фасада влияет высота планки, дистанция до края и регулировки после установки.
- Определяют тип наложения и угол, на который должен открываться фасад.
- Измеряют толщину двери и положение чашки относительно кромки.
- Выбирают серию петли и совместимую монтажную планку.
- Сверяют количество петель с рекомендацией для размера и массы фасада.
- После монтажа регулируют зазоры по инструкции выбранной петли.
Соседние дверцы и угловые шкафы требуют отдельной проверки. Общие принципы собраны в статьях как установить направляющие для ящиков и как снять ящик с направляющих: порядок работы зависит от системы, поэтому перед демонтажем лучше найти ее паспорт.
Как связаны доводчики и базовая фурнитура?
Доводчик может быть встроен в петлю или направляющую либо существовать как отдельный элемент. Его наличие влияет на совместимость и настройку закрывания. У одного семейства фурнитуры могут быть версии с тихим закрыванием, без него или с иным механизмом открытия. Выбирать нужную функцию нужно до заказа, вместе с артикулом.
Если фасад или ящик закрывается с ударом, сначала проверяют доводчик, крепеж, регулировку, геометрию корпуса, положение фасада и отсутствие предметов на пути. О возможных решениях подробнее рассказывает статья о доводчиках для ящиков и фасадов.
Что проверить в документе перед покупкой?
Сначала находят точный артикул, а затем открывают его монтажную схему. В ней должны быть номинальная длина или угол открытия, допустимые размеры, точки сверления, комплектующие и ограничения. Для направляющей также смотрят нагрузку, минимальную глубину корпуса и зазоры. Для петли проверяют планку, чашку, наложение и регулировки.
| Деталь | Вопрос к технической документации |
|---|---|
| Направляющая | Совпадают ли длина, глубина корпуса, ящик, нагрузка и точки крепления |
| Петля | Подходит ли она для наложения, толщины фасада и монтажной планки |
| Доводчик | Встроен ли он в выбранную версию и допускает ли система нужную настройку |
| Крепеж | Какие саморезы и отверстия предусмотрены в схеме |
Схема не нужна только производству. Она помогает покупателю задать правильные вопросы до распила деталей. Если данных у продавца нет, лучше отложить замену, чем сверлить корпус по предположению.
Какие ошибки случаются при замене фурнитуры?
Часто меняют направляющие по длине, не проверяя ширину и крепеж. У петель похожая ошибка: новую деталь берут по виду старой чашки, но забывают о планке и наложении фасада. После этого ящик клинит, а дверца уходит в сторону или бьется о соседнюю.
Другая проблема появляется при смешивании компонентов разных серий. Совместимость не следует из общего бренда. Ее подтверждает документация производителя или прямое указание в карточке товара. Один пробный ящик или фасад помогает увидеть ошибку раньше серийной сборки.
Часто задаваемые вопросы
Можно ли выбрать петлю только по углу открывания? Нет. Помимо угла проверяют наложение фасада, монтажную планку, толщину двери и схему сверления.
Подойдет ли направляющая другой длины к готовому ящику? Совместимость определяют по монтажной схеме конкретной серии, размерам ящика и глубине корпуса.
Можно ли заменить одну сторону направляющих? Для нормальной работы обычно меняют пару одной серии. У старой и новой половины могут не совпасть геометрия и ход.
Зачем нужны CAD-данные фурнитуры? Они помогают проверить габариты, отверстия и положение механизма в проекте до изготовления деталей.
