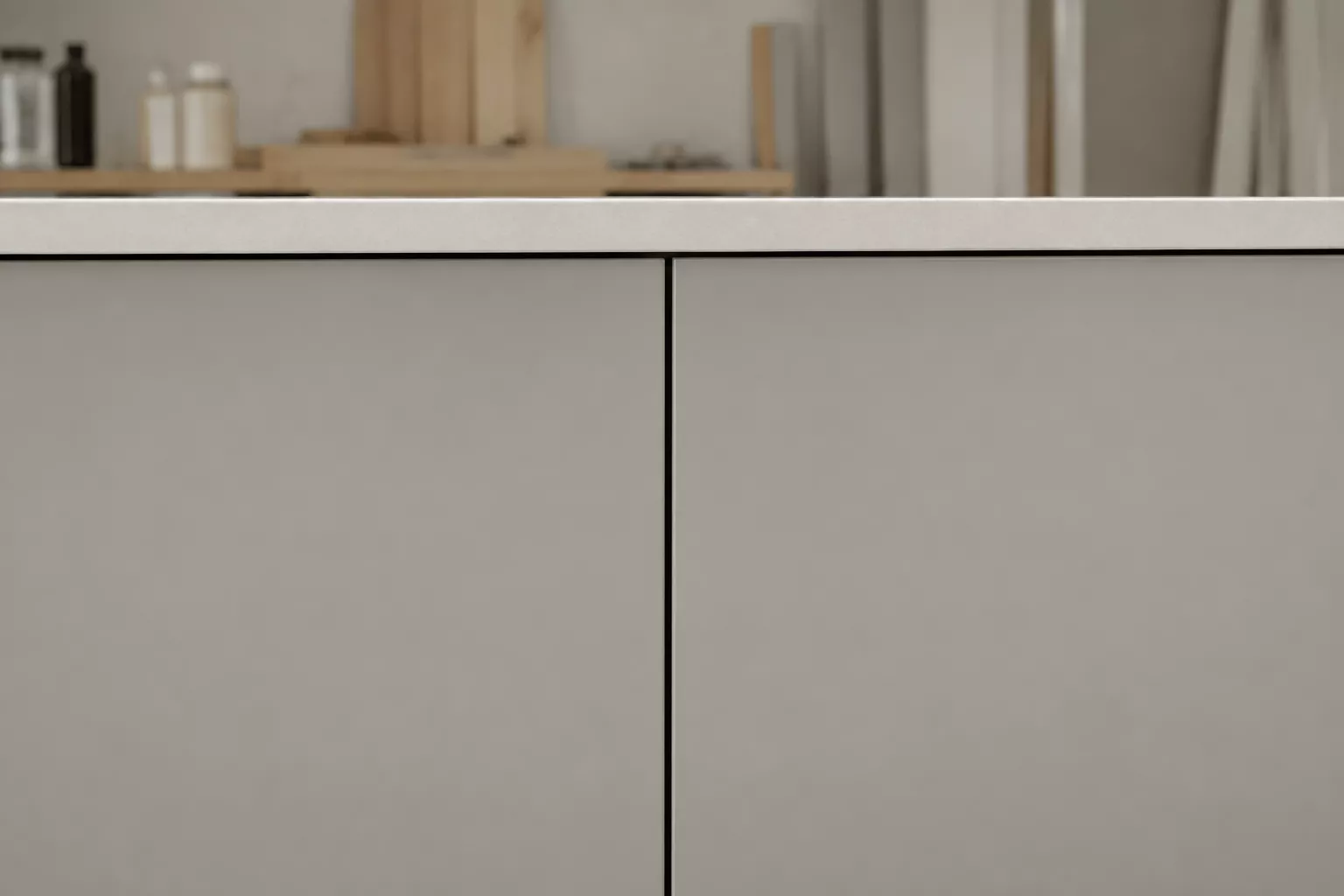

Как отрегулировать мебельные петли по трем осям
Как выставить фасад шкафа по высоте, влево-вправо и по глубине, определить нужный винт и не скрыть перекос корпуса регулировкой.
Как выставить фасад шкафа по трем направлениям?
Скрытую мебельную петлю регулируют по высоте, влево-вправо и по глубине, меняя положение фасада малыми шагами. Обычно сначала выравнивают дверцу по высоте, затем задают ровные боковые зазоры и в конце приближают или отводят фасад от корпуса. Назначение винтов зависит от модели петли, поэтому перед работой откройте ее инструкцию и не заменяйте проверку корпуса бесконечной регулировкой.
Коротко о главном
Три регулировки петли позволяют точно выставить фасад, когда корпус и крепления уже исправны. Высота выравнивает кромки, боковой ход задает щели, глубина ставит дверцу в нужную плоскость. Двигайте каждый параметр малыми шагами, проверяя закрывание и полный угол открытия после каждого изменения, а не после десятка случайных поворотов.
- Осмотрите планки, чашки и крепеж до регулировки.
- Сначала выставьте высоту фасада.
- Затем выровняйте боковые щели.
- В конце настройте глубину и плоскость дверцы.
- Сверяйте назначение винтов по схеме своей петли.
- Не маскируйте регулировкой перекошенный или ослабленный корпус.
Регулировка нужна после монтажа, сезонной усадки или замены фасада. Она помогает убрать небольшую разницу в зазорах, но не компенсирует перекошенный шкаф, оторванную заднюю стенку или сорванные крепления. Сначала посмотрите, плотно ли корпус стоит на полу и не ослабли ли монтажные планки.
Что проверить до поворота винтов?
Освободите фасад от нагрузки и откройте его. Осмотрите чашки петель, планки на боковине и саморезы. Если планка ходит вместе с винтом или саморез прокручивается, настройка не удержится. Проверьте, не мешает ли дверце полка, выдвижной ящик, ручка соседнего фасада или уплотнитель.
Закройте фасад и отметьте, где именно заметна ошибка: верхняя кромка выше соседней, щель с одной стороны шире, дверца утоплена или выступает. Не пытайтесь исправлять все сразу. Один признак может быть следствием другого, особенно на высоком фасаде с тремя или четырьмя петлями.
Как отрегулировать высоту фасада?
Высотная регулировка поднимает или опускает фасад относительно корпуса. У части скрытых петель для этого слегка ослабляют крепление монтажной планки, сдвигают ее по вертикальным пазам и снова затягивают. В документации Blum COMPACT для некоторых моделей указан диапазон высотной настройки до плюс-минус 3 мм, но конкретный ход определяется петлей и планкой.
Начните с верхней и нижней петли. Ослабляйте крепеж ровно настолько, чтобы планка двигалась контролируемо. После небольшого сдвига закройте дверцу и посмотрите на верхний и нижний зазор. Если фасад тяжелый, поддерживайте его рукой. Не оставляйте одну планку слабо затянутой в надежде, что другие удержат положение.
| Направление | Видимый признак | Где чаще находится настройка |
|---|---|---|
| Высота | Верхний или нижний край не совпадает с соседним фасадом | Монтажная планка или ее крепеж |
| Влево-вправо | Боковые щели отличаются | Передний регулировочный винт на петле |
| Глубина | Фасад утоплен, выступает или задевает корпус | Задний винт или отдельная глубинная настройка |

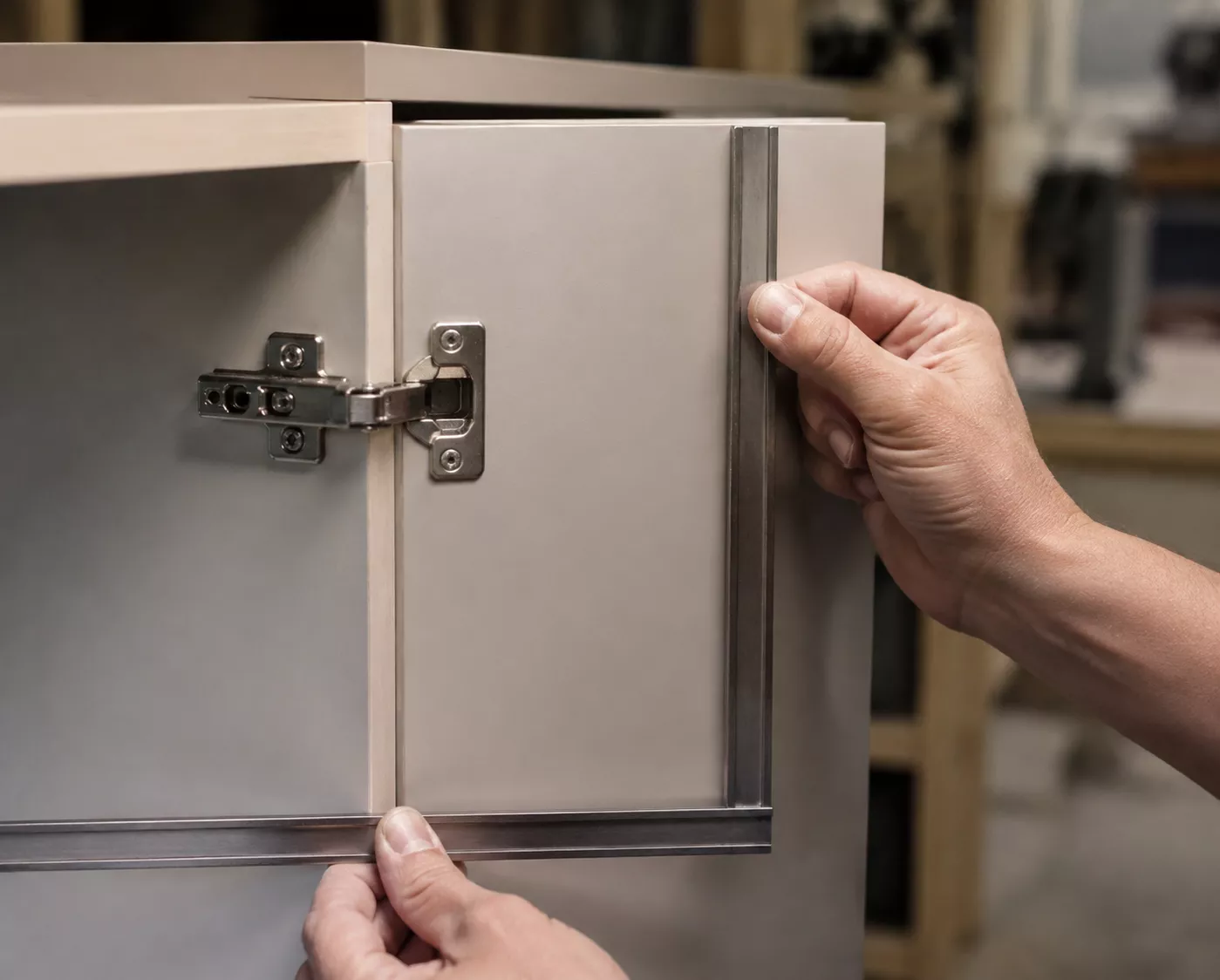

Как убрать разницу в боковых зазорах?

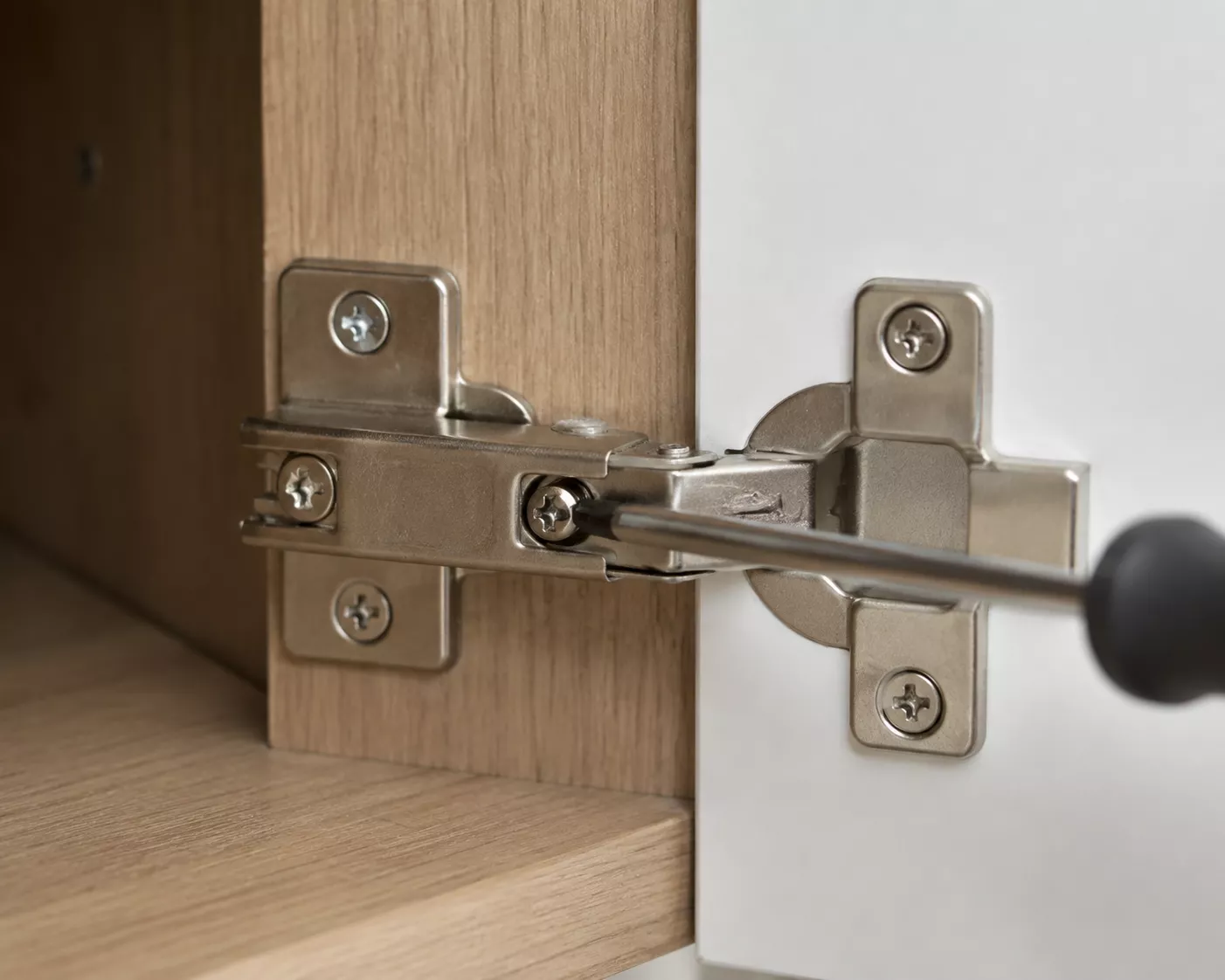

Боковая регулировка двигает фасад влево или вправо. У многих четырехшарнирных петель за нее отвечает передний винт на плече, но расположение нельзя считать универсальным. В инструкции Blum COMPACT передний эксцентрик меняет наложение дверцы, а диапазон зависит от версии петли. Сверьте рисунок на схеме, если винтов несколько.
Поверните винт на небольшую часть оборота и закройте фасад. Смотрите не только на щель возле петли: измеряйте ее у верхней и нижней кромки. Если после настройки одна сторона выровнялась, а другая нет, проверьте высоту и корпус. Поворачивать винт до упора опасно, потому что регулировочный ход ограничен.
Зазоры важны и для соседних механизмов. Например, дверца не должна цеплять выдвижной ящик при открывании. Если внутри шкафа есть ящики, проверьте их фасады по руководствам о шариковых направляющих или скрытых направляющих полного выдвижения, а затем выставляйте дверцу с учетом всей компоновки.
Когда нужна глубинная регулировка?
Глубинная настройка приближает фасад к корпусу или отводит его от него. Она нужна, если дверца не закрывается в одной плоскости с соседней, цепляет торец корпуса или оставляет неравномерную щель у боковины. На многих петлях винт глубины расположен ближе к монтажной планке, но у разных серий встречаются винт, эксцентрик или перемещение плеча.
Blum в документации по COMPACT приводит отдельный диапазон глубинной настройки, а каталог CLIP top BLUMOTION указывает, что он меняется по серии. Поэтому не применяйте числа одной петли к другой. Поверните регулировку небольшим шагом, закройте фасад и проверьте плоскость по соседним дверцам. Следите, чтобы глубокая настройка не уменьшила необходимый зазор для открытия.
В каком порядке регулировать несколько петель?
Для одного фасада сначала проверьте все планки и чашки. Затем выставьте высоту, чтобы кромки совпали с соседними фасадами или корпусом. После этого уберите разницу в боковых щелях и только потом переходите к глубине. Такой порядок уменьшает количество повторных правок: боковое смещение легче оценить, когда дверца уже не просела.
На высоком фасаде не пытайтесь выровнять все одной средней петлей. Верхняя и нижняя петля задают положение, а средние поддерживают его и распределяют нагрузку. После каждой серии изменений откройте фасад на полный угол. Это важно, когда рядом есть внутренние выдвижные элементы или дверца закрывает ящики с роликовыми направляющими.
Почему регулировка не помогает?
Если фасад быстро возвращается в прежнее положение, проверьте затяжку планки и состояние материала под крепежом. Если после настройки дверца продолжает цеплять корпус только в одном месте, измерьте диагонали шкафа и осмотрите заднюю стенку. Неровный пол, слабое крепление к стене или деформированная боковина могут давать большую ошибку, чем ход петли.
Не подгибайте плечо петли пассатижами и не подкладывайте случайные шайбы под чашку. Это меняет геометрию и создает нестабильную нагрузку. При повреждении петли, планки или посадочного отверстия замените поврежденный узел на совместимый. Если регулировка соседних ящиков также нужна, действуйте по инструкции как установить направляющие для ящиков, не смешивая две задачи.
FAQ
Какой винт двигает фасад влево и вправо?
У многих скрытых петель это передний регулировочный винт, но его назначение сверяют по инструкции конкретной модели.
Почему фасад снова проседает?
Причина может быть в ослабленной планке, сорванном крепеже, тяжелом фасаде или перекосе корпуса. Сначала устраните причину, затем повторите настройку.
Можно ли исправить перекос корпуса регулировкой петель?
Нет. Диапазон настройки мал, поэтому сначала проверяют геометрию корпуса, опоры и крепление задней стенки.
В каком порядке регулировать петли?
Сначала высоту, затем боковое положение, после этого глубину и финальную проверку закрывания.
