Накладные, полунакладные и вкладные петли
Чем отличаются накладные, полунакладные и вкладные скрытые петли, как выбрать тип по расположению фасада и монтажной карте.

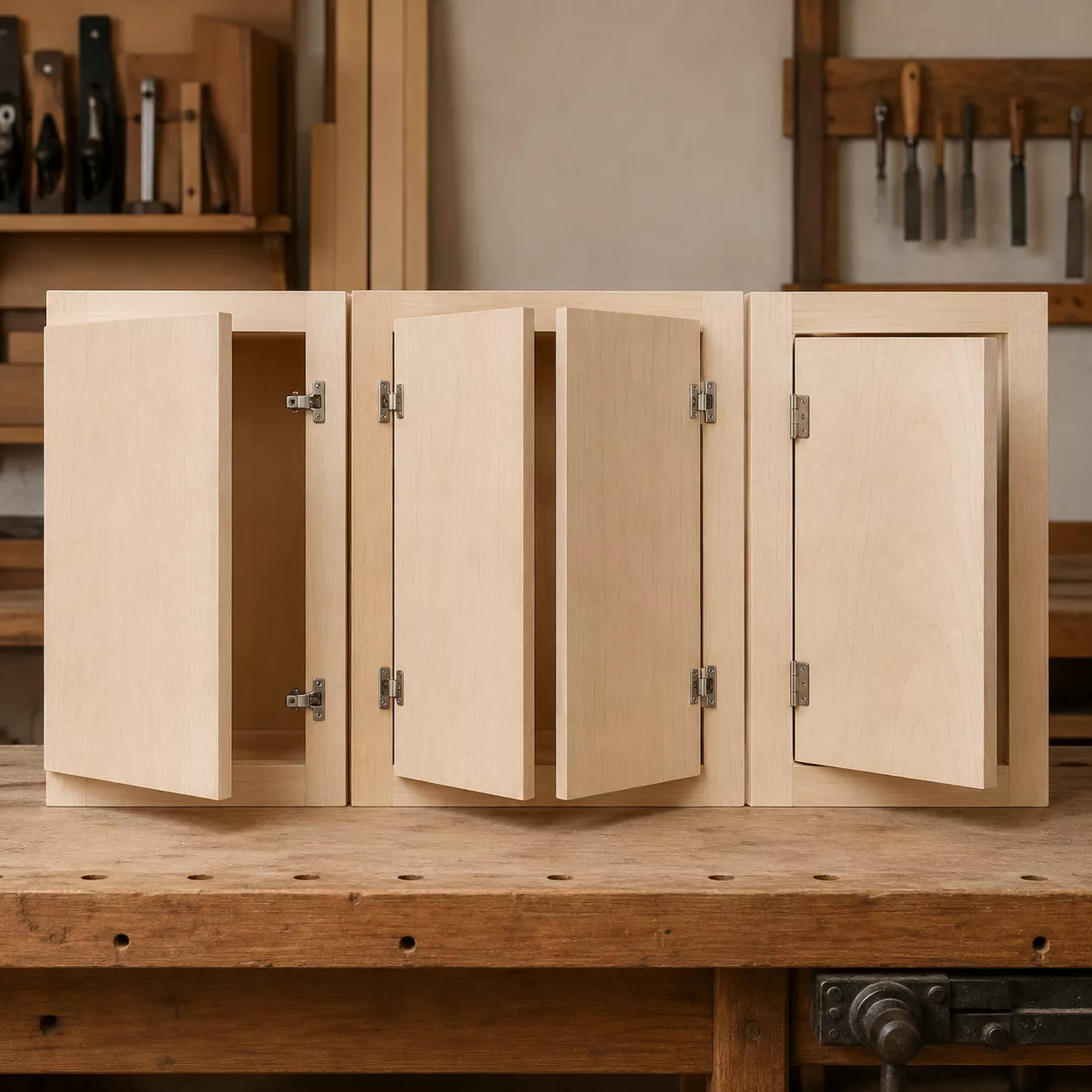

Накладная, полунакладная и вкладная петли описывают положение фасада относительно боковины корпуса. Эти названия нельзя считать взаимозаменяемыми: для каждого варианта нужна своя кинематика петли, монтажная планка и расчет зазоров. Ошибка на этапе выбора приводит к тому, что двери перекрывают друг друга, цепляют боковину или остаются с неравными щелями. Начинать нужно с чертежа корпуса.
Коротко о главном
Накладная, полунакладная и вкладная петли выбираются по положению двери относительно боковины, а не по привычному названию или диаметру чашки. Для надежной установки сначала рисуют схему корпуса, затем выбирают полный комплект фурнитуры по официальной карте. Пробная сборка выявляет конфликт фасадов до серийной присадки и установки ручек.
- Накладной фасад закрывает торец боковины снаружи.
- Полунакладная схема нужна двум фасадам на одной перегородке.
- Вкладная дверь требует зазоров по всему контуру проема.
- Петлю, чашку и монтажную планку проверяют как совместимый комплект.
Что называют накладной петлей?

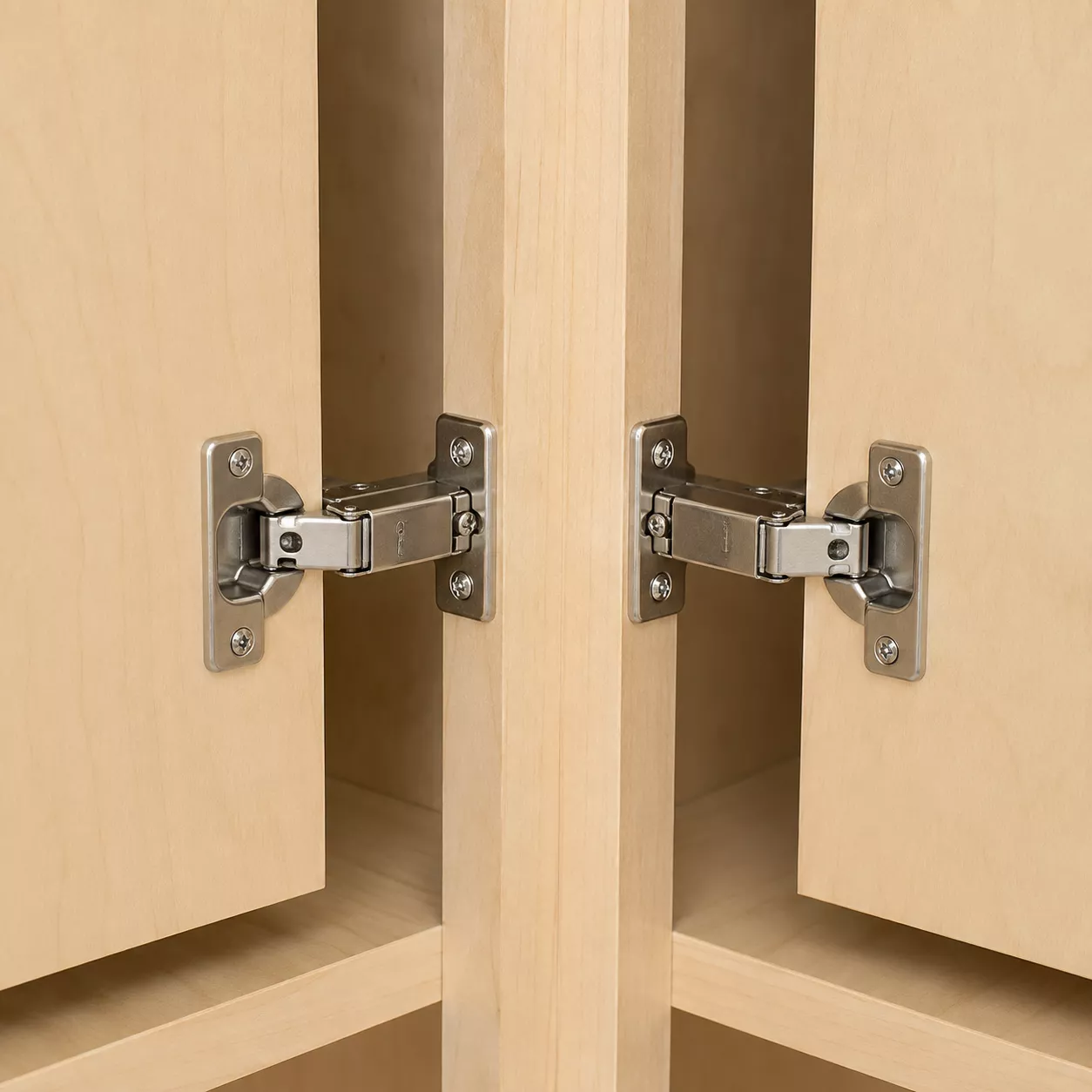

Накладная петля ставится на фасад, который закрывает торец боковины снаружи. При закрытой двери ее кромка лежит перед боковиной, а не внутри проема. В технических каталогах этот вариант обозначают как overlay или full overlay. Наложение зависит от геометрии рычага, высоты планки, положения чашки и толщины корпуса.
Накладная схема встречается у одиночной двери на боковине шкафа. Она оставляет проем внутри корпуса и закрывает торец детали. Наложение сверяют по таблице и карте производителя.
Когда нужна полунакладная петля?
Полунакладная петля нужна, когда на одной центральной перегородке висят две двери. Каждая закрывает часть общей боковины, оставляя место второй двери и зазору между фасадами. В каталогах Hettich этот вариант обычно указан как half overlay. Он имеет другую форму рычага и расчет положения двери.
Нельзя поставить две накладные двери на одну перегородку, а затем надеяться на регулировку. Их наложение будет конкурировать за одну и ту же толщину боковины. Регулировочные винты рассчитаны на доводку небольшого смещения, а не на смену конструкции. Полунакладная петля заранее формирует нужную траекторию и место для двух фасадов.
В проекте учитывают ширину каждого фасада, толщину центральной перегородки, зазор между дверями и ручки. Удобнее сначала нарисовать вид шкафа спереди и отметить, какая дверь опирается на какую боковину. Если рядом установлены подъемные фасады, посмотрите материал о газлифтах и подъемных механизмах: их траектория тоже требует свободного пространства.
Чем вкладная петля отличается от накладной?

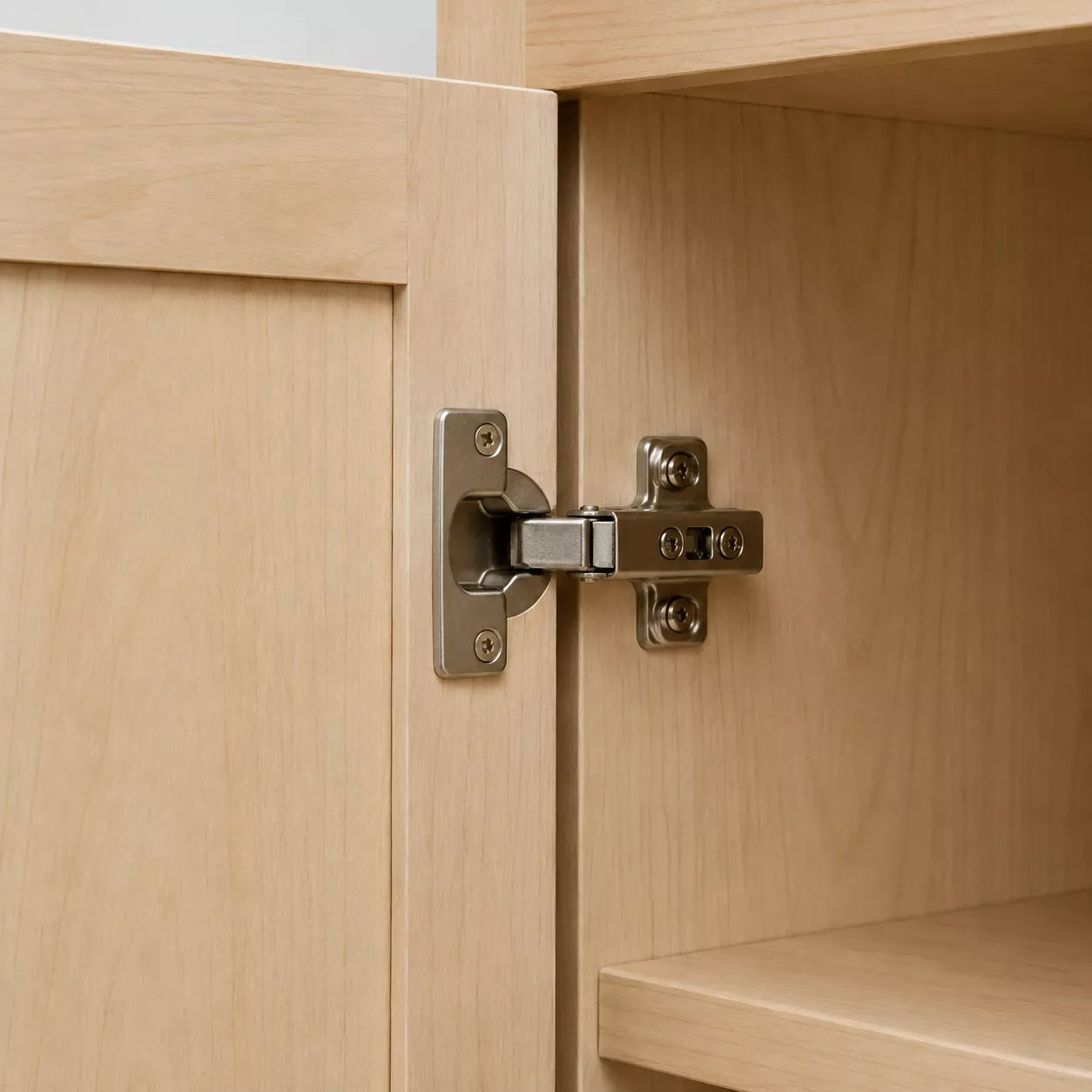

Вкладной фасад находится внутри проема между боковинами. Его лицевая плоскость не закрывает торцы корпуса, а утоплена относительно них. В иностранных монтажных картах такой вариант называется inset. Для него закладывают зазоры по периметру двери: без них фасад не откроется и будет тереться о корпус при малом перекосе.
Вкладную дверь нельзя получить из накладной лишь поворотом регулировочного винта. Нужна петля, которая рассчитана на другое положение рычага и планки. В техническом плакате Hettich для Sensys приведены отдельные решения для overlay, half overlay и inset, с разными значениями базы монтажной планки. Это наглядно показывает, почему внешне похожие петли нельзя подменять.
У вкладной схемы особенно заметна неточность корпуса. Если боковины расходятся или полка установлена с перекосом, зазор по периметру меняется. До заказа фасадов измеряют проем в нескольких точках и берут меньший рабочий размер по карте петли.
Какие данные нужны для выбора петли?
Нужны материал и толщина фасада, толщина боковин, тип наложения, число дверей на одной боковине, угол открывания и зазоры. Затем выбирают петлю и рекомендованную к ней монтажную планку. Производитель публикует для этих деталей схемы установки, диапазоны регулировки и таблицы наложения.
Чашка скрытой петли часто имеет диаметр 35 мм, но это не определяет тип двери. Такая чашка может быть у накладного, полунакладного и вкладного варианта. Кроме чашки проверяют рычаг, способ установки, глубину сверления и координаты крепежных отверстий. Ориентир по устройству скрытой петли есть в статье о мебельных петлях, а монтажные размеры всегда берут из карты артикула.
Как связаны наложение и монтажная планка?
Монтажная планка крепится к боковине и соединяется с рычагом. Ее высота и положение влияют на то, где окажется фасад после закрывания. В документации Hettich таблицы показывают зависимость между наложением, базой петли, расстоянием чашки до кромки и монтажной планкой. Изменение одной детали может изменить итоговый зазор.
Не стоит собирать комплект из случайной чашки, старой планки и нового рычага. Даже защелкивающиеся детали могут оказаться несовместимыми. Без карты нельзя предсказать наложение и глубину. Для ремонта запишите артикулы связки до покупки.
Как разметить фасады без ошибки?
Сначала собирают корпус либо делают точный макет боковины. На пробном фасаде размечают чашку по карте выбранной петли, ставят чашку и планку, затем регулируют дверь. Только после этого задают окончательные размеры остальных фасадов. Такой порядок особенно важен для двух дверей на одной средней перегородке.
Проверяйте открывание на полный угол петли. Дверь может задеть ручку соседнего фасада или внутренний ящик. Ручки выбирают после проверки траектории, а статья о мебельных ручках помогает оценить их форму и посадку на фасаде.
Крепление планки к ЛДСП требует целого материала вокруг отверстий. Сорванный саморез, расслоение боковины или смещение планки дают люфт, который регулировка не устранит. Если корпус уже собран, перед пересверливанием убедитесь, что новое отверстие не наложится на старое и не ослабит деталь.
Какие ошибки делают при замене петель?
Часто новую петлю выбирают по фотографии старой. У нее может быть такой же диаметр чашки, но другой тип наложения. Другая ошибка, менять чашку или планку без проверки совместимости с рычагом. Также нельзя измерять фасад без учета проема и кромки: материал кромки меняет размер детали и зазор.
Не нужно считать слово "полунакладная" характеристикой любого шкафа с двумя дверями. Если каждая дверь висит на наружной боковине, может подойти накладная схема. Тип определяется тем, какую боковину закрывает фасад.
Фурнитура работает вместе с корпусным крепежом. При ремонте сначала устраняют перекос корпуса и не добавляют случайные саморезы в несущие зоны. Основы соединения деталей разобраны в статье о крепеже корпусной мебели.
Как проверить результат после установки?
Закройте все фасады и оцените зазоры при обычном освещении, затем откройте их по очереди и вместе. Двери не должны касаться друг друга, боковин, ручек и внутреннего наполнения. Проверьте работу после нескольких циклов: отдельные винты могут потребовать повторной подтяжки по правилам изготовителя.
Если щель меняется от верха к низу, сначала ищут перекос корпуса и неверную высоту планки. Если фасад выступает или утоплен относительно проекта, сверяют тип петли и наложение по карте. Небольшой уход устраняют предусмотренной регулировкой, а ошибочный тип рычага лучше заменить до того, как будут рассверлены новые отверстия.
FAQ
Можно ли заменить накладную петлю на вкладную без переделки?
Обычно нет. Меняется положение фасада, требуемые зазоры, монтажная планка и иногда присадка. Новую схему сначала проверяют по карте производителя на пробном узле.
Почему две дверцы на одной перегородке требуют полунакладных петель?
Каждая дверь занимает часть общей боковины. Полунакладная схема оставляет место для второй двери и заданного зазора между ними, поэтому фасады не конфликтуют при закрывании.
Можно ли определить тип петли по чашке 35 мм?
Нет. Одинаковый диаметр чашки встречается у разных видов петель. Нужны сведения о рычаге, планке, наложении, отверстиях и совместимости деталей.
