Подъемные механизмы Aventos и аналоги
Как выбрать подъемный механизм для фасада: тип траектории, масса фасада, размеры корпуса, комплектность и проверка совместимости аналогов.
Подъемный механизм выбирают по траектории фасада, размерам корпуса и массе фасада вместе с ручками, а не по внешнему сходству деталей. AVENTOS, это линейка Blum с разными схемами движения, а аналоги других производителей имеют собственные монтажные карты и комплектацию. Заменять одну систему другой можно лишь после проверки геометрии, расчетного диапазона и всех ответных деталей.
Коротко о главном
Подъемный механизм работает надежно, когда его траектория, мощность и монтаж соответствуют готовому фасаду и корпусу. Aventos и другие системы нельзя приравнивать по внешнему виду. Для подбора важны размеры, масса вместе с ручками, все комплектующие и монтажная карта. После установки механизм настраивают малыми шагами и проверяют при полном ходе фасада.
- Начинайте выбор с нужной траектории фасада.
- Считайте массу готовой дверцы, включая ручки и отделку.
- Сверяйте диапазон мощности с таблицей производителя.
- Проверяйте комплектность системы до заказа.
- Не переносите сверления и настройку между разными сериями.
- После монтажа проверьте устойчивость фасада и ограничение открытия.
Какой подъемник подходит для фасада?
Сначала определяют, куда должен уйти фасад при открывании. Небольшой откидной фасад поднимается иначе, чем высокий подъемный, складной из двух частей или фасад, который сначала выходит вперед, а затем идет вверх. Траектория влияет на свободное место над шкафом, соседние фасады, глубину корпуса и набор петель или рычагов.
Линейка AVENTOS включает механизмы для разных сценариев: подъемный, складной, параллельный и подъемно-поворотный ход. У Hettich и других производителей также есть фурнитура для откидных фасадов, однако сравнивать ее надо по типу движения, а не по названию. Похожая картинка не гарантирует одинаковые точки крепления и угол открытия.
| Схема фасада | Как движется фасад | Что проверить до выбора |
|---|---|---|
| Откидная | Поднимается от нижней кромки | Высоту фасада и место над корпусом |
| Складная | Две части складываются при подъеме | Соотношение частей, петли и высоту шкафа |
| Параллельная | Фасад остается в близкой плоскости и уходит вверх | Пространство сверху и боковые зазоры |
| Подъемно-поворотная | Сначала выходит вперед, затем поднимается | Траекторию, ручки и соседние модули |
Почему масса фасада важнее названия механизма?
Силовой механизм должен уравновешивать фасад в заданном диапазоне. Если выбрать слабый, дверца не будет удерживаться в открытом положении. Слишком мощный механизм может резко поднимать фасад или требовать неудобного усилия при закрывании. В обоих случаях дело не в качестве марки, а в несоответствии расчету.
В справочных таблицах Blum масса фасада считается из высоты, ширины, толщины и плотности материала. Для отдельных систем производитель просит учитывать массу ручки, а для части подъемников, двойную массу ручки. Это связано с особенностями траектории и расчетом механизма. Стекло, алюминиевая рамка и зеркало нельзя оценивать как обычную плиту.
Измерьте готовый фасад, а не только заготовку. Если в проекте еще меняются ручки, стекло или декоративные панели, подбор лучше отложить до фиксации веса. Для крупных фасадов производитель может требовать пару силовых механизмов. Так, в техническом листе AVENTOS HK top указано максимальное значение массы фасада при использовании двух механизмов, а их силовой диапазон выражен коэффициентом, связанным с высотой корпуса и массой фасада.
Что проверять у Aventos и аналогов?
Сравнивайте готовые системы по документам. Нужны монтажная карта, диапазон массы или коэффициента мощности, допустимые размеры фасада, требуемые петли, крепеж, ограничители, демпфирование и порядок регулировки. Уточните, входят ли эти детали в артикул подъемника или заказываются отдельно. В сложной системе один пропущенный фиксатор или монтажная планка делает установку невозможной.
Не называйте аналогом любую газовую пружину. Газлифт, механический подъемник и система с рычагами по-разному держат фасад и требуют разной геометрии. Для корпуса из ЛДСП важны толщина боковины, место саморезов и прочность соединений. Перед монтажом полезно свериться с материалом о крепеже корпусной мебели, но размер крепежа берут из инструкции конкретного механизма.

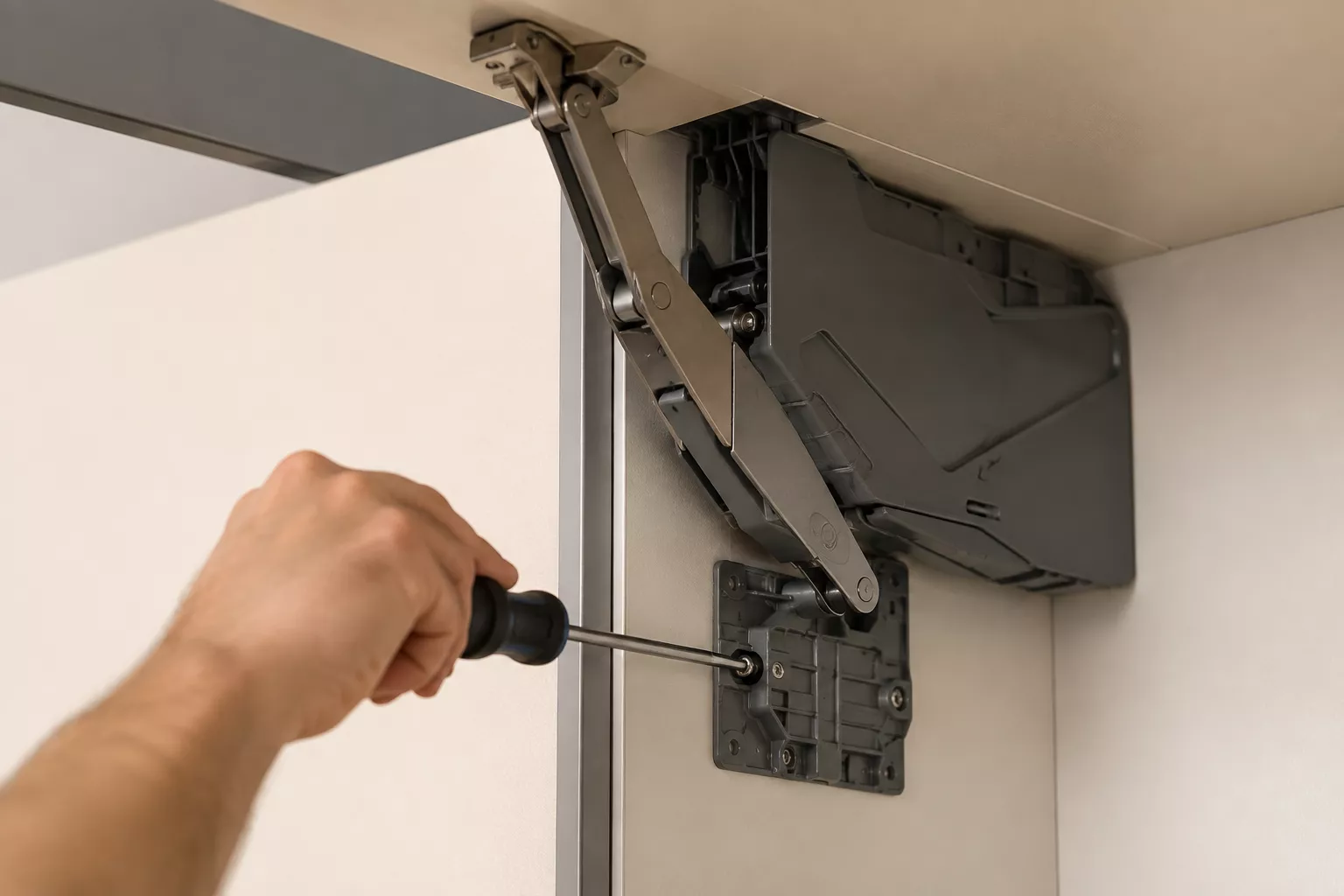

Можно ли поставить подъемник на готовый шкаф?
Иногда можно, если проект корпуса допускает нужные сверления и механизм не сталкивается с полками, навесами или соседними фасадами. Сначала измеряют внутреннюю высоту, глубину, толщину боковин и верхней панели. Затем распечатывают или переносят монтажную схему на картонный шаблон и проверяют положение без сверления.
Особенно осторожно работают с уже собранным верхним шкафом. Неверное отверстие в видимой боковине сложно скрыть, а слишком длинный саморез может выйти наружу. Если фасад тяжелый или корпус висит на стене, монтаж лучше доверить специалисту, который проверит крепление корпуса и правильно настроит механизм после установки.

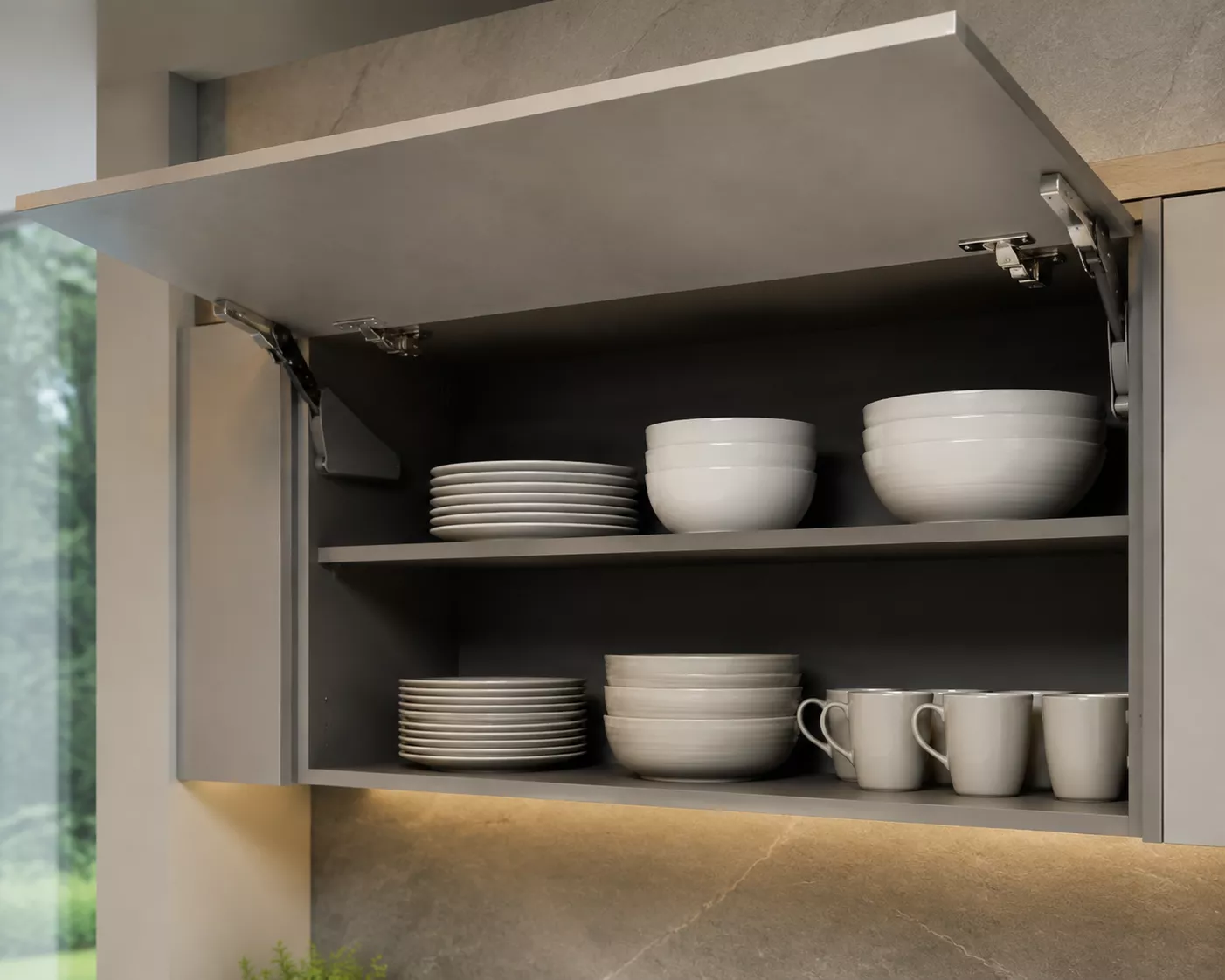

Как настроить механизм после установки?
Сначала убедитесь, что оба механизма установлены зеркально и одинаково. Закройте фасад, затем плавно откройте его и посмотрите, держится ли он в среднем и верхнем положении. Регулировку выполняют только штатным винтом и в диапазоне инструкции. Поворачивать винт до упора или менять настройку на одной стороне без проверки второй нельзя.
Демпфирование и ограничитель открытия тоже должны соответствовать системе. Если фасад ударяется о потолок, верхний карниз или соседний модуль, не решайте проблему случайной прокладкой. Проверьте, предусмотрен ли ограничитель и есть ли для него совместимый артикул. Обзор производителей позволяет начать поиск в материале о брендах мебельной фурнитуры, но техническая карта выбранной серии остается главным источником.
Когда подъемник лучше не ставить?
Не ставьте подъемный механизм на фасад, если для него нет места по монтажной карте, корпус не рассчитан на крепления или траектория перекрывает проход. Не подходят такие механизмы и для фасада, который по проекту должен открываться в сторону. В ряде шкафов более понятным решением остаются обычные петли или выдвижные элементы.
Подъемник не заменяет направляющие ящиков и не делает верхнюю секцию автоматически безопасной. Если в шкафу есть ящики, их конструкцию подбирают отдельно. Не используйте механизм только ради внешнего эффекта, если фасад открывают редко или доступ к нему неудобен. Цель выбора, безопасный и предсказуемый ход фасада в конкретной планировке.
FAQ
Можно ли заменить Aventos похожим подъемником?
Только после сверки траектории, монтажных размеров, веса фасада, креплений и полного комплекта конкретной системы.
Почему фасад не держится в открытом положении?
Причинами могут быть неверно выбранная мощность, масса фасада с ручками, ошибка монтажа или несоответствие деталей системы.
Что учитывать при расчете веса фасада?
Размеры, толщину, плотность материала, стекло или рамку и массу ручек по указаниям изготовителя механизма.
Можно ли поставить подъемник на готовый шкаф?
Иногда можно, если корпус и фасад соответствуют монтажной карте. До сверления проверяют размеры, свободное место и крепления.
