Петли для ЛДСП 16 мм: чашка 35 мм и присадка
Как выбрать скрытую петлю для фасада из ЛДСП 16 мм и проверить присадку по монтажной карте конкретной серии.
Скрытую петлю для фасада из ЛДСП толщиной 16 мм подбирают не по одному диаметру чашки. Чашка 35 мм встречается часто, однако ее глубина, способ крепления, боковые отверстия и положение на фасаде зависят от серии. До сверления определяют тип фасада, толщину детали, нужный угол открытия и монтажную планку. Затем берут карту именно выбранной петли.
Коротко о главном
Петля с чашкой 35 мм может подойти к фасаду из ЛДСП 16 мм, но решение принимают по документации конкретной серии. До присадки нужно связать фасад, чашку, рычаг, монтажную планку и способ крепления в один узел. Пробная деталь помогает проверить карту на реальном материале и избежать испорченных фасадов.
- Диаметр чашки не задает все размеры присадки.
- Допустимую толщину фасада и глубину выборки сверяют по паспорту петли.
- Тип наложения определяет рычаг петли и монтажную планку.
- Перед серийным сверлением собирают один пробный узел.
Подходит ли чашка 35 мм для ЛДСП 16 мм?
Чашка диаметром 35 мм рассчитана на фасад с достаточной толщиной вокруг выборки. Это не означает, что любая петля с такой чашкой можно ставить в ЛДСП 16 мм. В документации Hettich для отдельных петель приведен допустимый диапазон толщин фасада, глубина чашки и свой вариант крепления. У Intermat встречаются, например, чашки для фасадов от 14 мм, но этот факт относится к указанной модели, а не ко всем скрытым петлям.
Для фасада 16 мм смотрят три вещи: допускает ли его конкретная петля, не выходит ли выборка слишком близко к лицевой стороне и подходит ли крепеж для ЛДСП. Винт, распорная втулка и запрессовочная чашка требуют разных отверстий. Если взять схему для чашки с распорными втулками и поставить чашку на саморезы, детали могут просто не совпасть.
Что проверить до присадки фасада?
Сначала измеряют реальную толщину фасада в зоне чашки. У ЛДСП она может отличаться от номинала, особенно если деталь облицована с двух сторон. Потом фиксируют конструкцию: дверь накладывается на боковину, делит ее с соседней дверью или уходит внутрь корпуса. От этого зависят рычаг петли и монтажная планка.
Нужны артикул петли, артикул планки и способ установки чашки. У производителя одна серия может иметь варианты для саморезов, для запрессовки и для распорных втулок. Официальная документация Blum также разделяет операцию сверления чашки и предварительное сверление крепежных мест. Поэтому фраза "петля 35 мм" недостаточна для заказа и присадки.
Полезно заранее проверить, не мешает ли открыванию соседняя ручка, боковой фасад или стена. Угол открытия выбирают по траектории двери и внутреннему наполнению шкафа. Если внутри выдвижной ящик, пригодится разбор о том, как снять ящик с направляющих: он помогает понять, где фасад и механизм могут пересекаться при обслуживании.
Какие размеры можно брать только из монтажной карты?
Из карты выбранной петли берут диаметр и глубину чашки, расстояние от кромки фасада до выборки, координаты боковых отверстий и допустимую толщину материала. Там же указывают тип присадки: отверстия под саморезы, глухие отверстия под втулки либо отверстия под запрессовку. Эти значения нельзя переносить с петли другого бренда или даже с другой чашки той же серии.
В каталогах Hettich показаны петли с чашкой 35 мм, разной глубиной чашки и вариантами TH, TB или другими исполнениями. В одних картах между крепежными точками чашки есть заданный размер, в других меняется диаметр или глубина посадочного отверстия. Монтажная планка тоже имеет свой шаг отверстий и высоту. Ее не выбирают после сверления наугад.

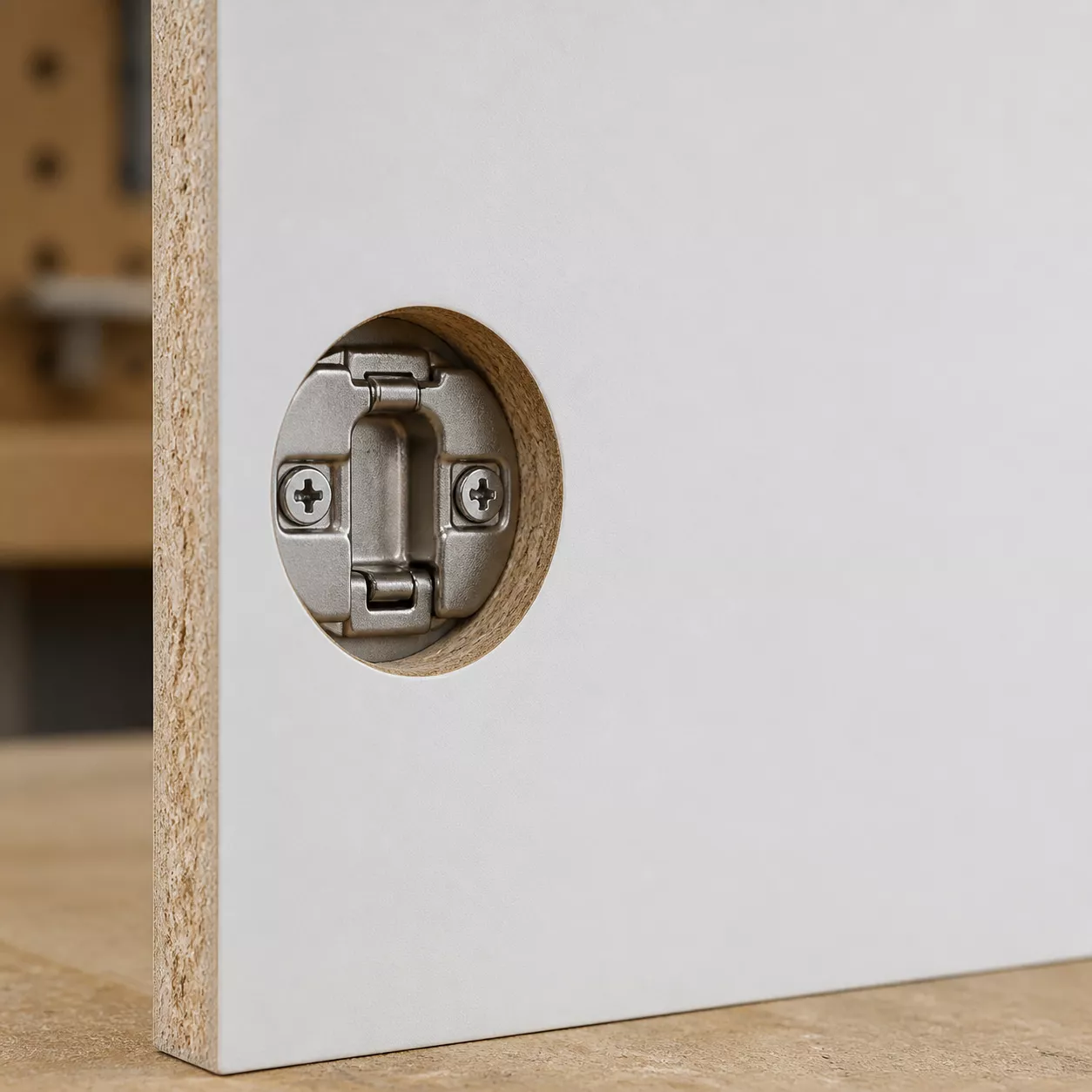

Для точной разметки удобно сделать пробную деталь из обрезка того же ЛДСП. На ней сверлят выборку, устанавливают чашку и проверяют, не просвечивает ли лицевая сторона. После этого пробуют соединение с боковиной и смотрят равномерность зазора. Такой образец не отменяет карту, но позволяет увидеть реальный результат до порчи фасада.
Как сверлить чашку без сколов?
Фасад кладут лицевой стороной вниз на ровную подкладку, размечают центр по карте и фиксируют деталь. Для чашки используют фрезу Форстнера нужного диаметра или присадочный станок. Ось инструмента держат строго перпендикулярно плоскости. На тонком фасаде глубину ограничивают упором: сквозная выборка уже не исправляется.
ЛДСП легко крошится у выходящего края, поэтому не стоит сверлить на весу или резко давить в конце хода. Острую фрезу очищают от стружки, а пробное отверстие делают на обрезке. Саморезы в ЛДСП закручивают без чрезмерного усилия: сорванное отверстие ослабляет чашку и иногда требует ремонтной втулки.

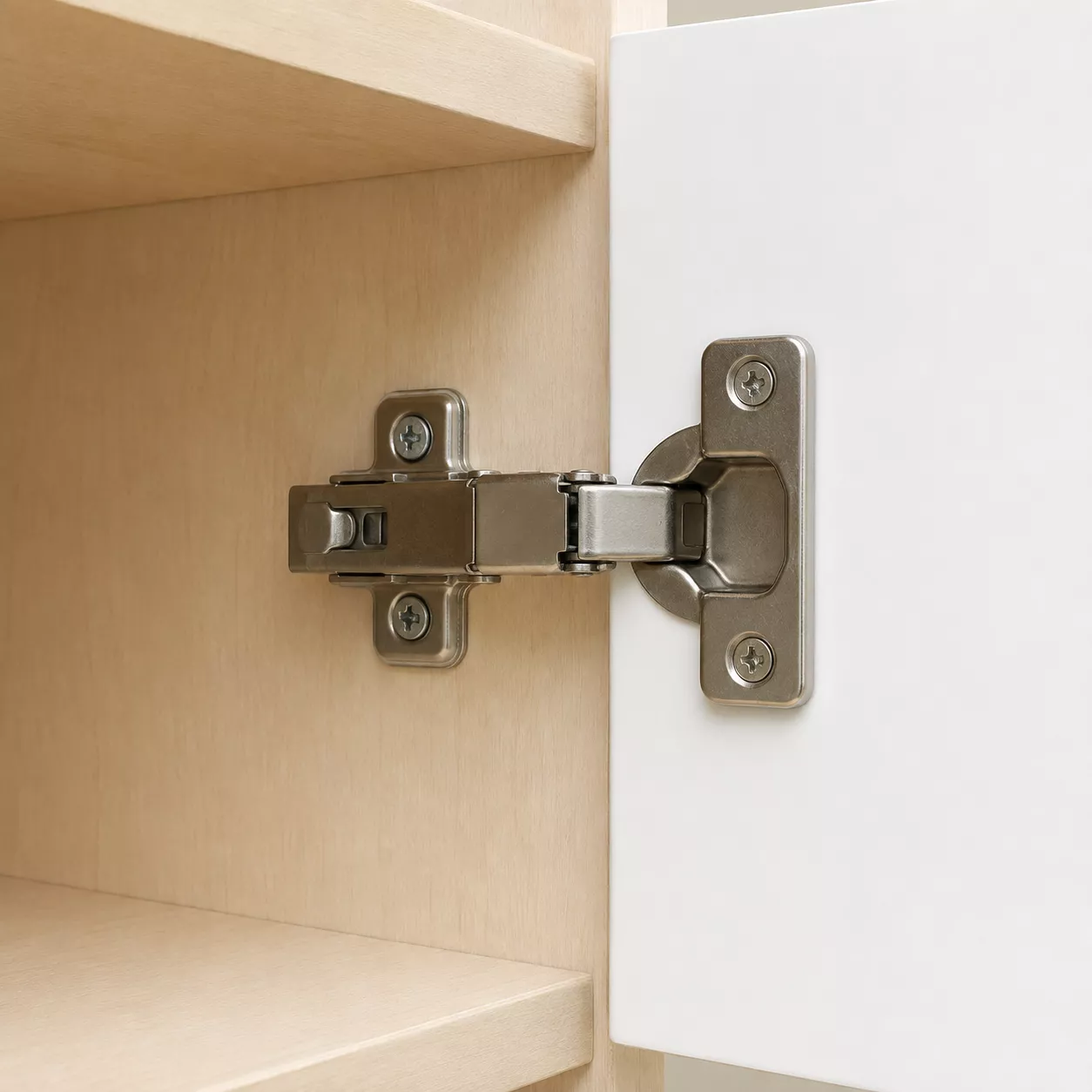

Как связаны чашка, рычаг и монтажная планка?
Петля состоит из чашки на фасаде, рычага и монтажной планки на боковине. При одинаковой чашке рычаг может быть рассчитан на накладную, полунакладную или вкладную дверь. Планка задает положение рычага относительно корпуса. Совместимость проверяют комплектом, а не по внешнему виду детали.
После установки фасад регулируют винтами в пределах, которые указал изготовитель. Обычно доступны боковое смещение, глубина и высота через планку, но диапазон различается. Регулировка исправляет небольшой монтажный разброс. Она не предназначена для компенсации ошибочной присадки на несколько миллиметров или перекошенного корпуса.
Если нужен плавный ход, отдельно проверяют, встроен ли доводчик в петлю и разрешает ли производитель его отключать. Статья о доводчиках для ящиков и фасадов помогает сопоставить функцию доводчика с весом и конструкцией двери. Для общей ориентации по типам подойдут мебельные петли, но финальные размеры все равно берут из карты выбранного артикула.
Какие ошибки случаются при выборе петель для ЛДСП?
Первая ошибка, купить петли до чертежа фасадов. Тогда позже выясняется, что накладка не совпадает с проектом или соседние двери занимают одну боковину. Вторая, использовать шаблон без проверки его назначения. Шаблон рассчитан на определенную схему, а некоторые приспособления прямо не подходят для вкладной двери.
Третья ошибка, считать чашку 35 мм гарантией совместимости. Диаметр говорит только о размере основной выборки. Он не сообщает глубину, отступ от кромки, способ фиксации и тип рычага. Четвертая, ставить один и тот же крепеж в ЛДСП, МДФ и массив без оценки удержания. Основание, толщина и тип отверстия влияют на результат.
Как проверить петлю до запуска серии фасадов?
Соберите один тестовый узел: фасад, петлю, планку и боковину из материалов будущего шкафа. Откройте дверь до нужного положения, проверьте зазор сверху, снизу и у соседней двери, затем снимите и снова поставьте фасад. Так выявляются помехи ручкам, внутренним ящикам и полкам.
Сохраните к заказу артикулы чашки, рычага, планки и крепежа. При замене детали это избавляет от попыток определить совместимость по фотографии. Если шкаф угловой, дополнительно изучите петли для угловых шкафов кухни: угол корпуса часто требует отдельной кинематики и другого решения, чем прямой шкаф.
FAQ
Можно ли поставить чашку 35 мм в фасад толщиной 16 мм?
Можно, если это прямо допускает паспорт выбранной петли. Перед работой сверяют толщину фасада, глубину чашки, способ крепления и все размеры присадки по официальной карте.
Нужно ли измерять отступ чашки от кромки самостоятельно?
Измерить фасад полезно, но задавать отступ по памяти не стоит. Координату и глубину берут из монтажной карты конкретного артикула, а затем подтверждают на пробной детали.
Подойдут ли саморезы от старой петли?
Только после проверки диаметра отверстий, типа чашки и состояния ЛДСП. Для другого крепления могут понадобиться иные винты, втулки или способ подготовки отверстия.
